BJ-X便攜式金相顯微鏡概述：

BJ-X便攜式金相顯微鏡由于自帶垂直照明光源，在現場可以很方便的用于無法制作試樣時鑒別各種金屬和合金的組織結構。適用于現場多種大型工件的金相檢查，失效分析的顯微鏡,它不用切割取樣，直接在工件上打磨、拋光，從而保證工件的完整性. 便攜式金相顯微鏡適用于航空制造，機械制造，車輛制造，鍋爐及壓力容器的制造及檢驗，石油化工，鐵路，造船，電廠，電站，設備安裝，大型模具，安全檢測，質量監督，理化試驗室等行業。還可廣泛的應用在工廠、實驗室進行鑄件質量的鑒定、原材料檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。

磁性底座：顯微鏡底座帶有磁力吸座，直接吸附在工件上觀察組織的現場金相檢驗。齒輪式XY軸移動平臺，保證橫向不自行下劃。

照明系統：采用6V3W LED燈照明，充電鋰電池。

小巧精密光學儀器：設備小巧輕便，配套便攜式鋁合金包裝箱，方便現場攜帶測試。

現場金相制樣配套(選配)：采用角磨機，配合砂紙、羊毛氈、金剛石噴霧拋光劑進行現場制樣，操作簡單快捷。
現場金相圖像分析及成像系統(選配)：配置FMIA2023正版金相分析系統、WiFi無線相機，實現現場圖像采集，金相組織分析，金相檢測報告生成等功能。

BJ-X便攜式金相顯微鏡技術參數：

FMIA2023金相圖像分析軟件概述：

FMIA2023版金相圖像分析軟件系統，是我司結合目前鑄造企業、汽車配件企業、熱處理企業、軸承鋼行業、電力系統行業、鐵路配件行業、以及各相關檢測公司對金相檢測的需求，提高產品合格率，助力各實驗室檢驗水平的提升，我們搜集各行業專家老師的需求意見，開發本套FMIA2023版金相圖像分析軟件系統。

軟件系統國標庫內包含了150個類別約760個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求。根據不同行業需求指定開放相關類別，滿足行業檢測要求。終生免費調用所有模塊，終生免費升級標準。

鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。

FMIA2023金相圖像分析軟件特性：

(1)、軟件安裝更直觀簡潔：全新的軟件安裝、注冊、標定引導模式，簡單明了，通過默認提示即可完成。

(2)、正版軟件保證體系：軟件安裝完成后，首**行正版軟件**，其次進行電腦硬件ID注冊，從而保證客戶正版權益。

(3)、需求標準可定制：標準檢測模塊外，可根據客戶需求，特殊定制檢測模塊，如：企業標準、特殊行業標準等。

(4)、7大檢驗類別快速入口：統計制作7大類別快速入口：晶粒度、非金屬夾雜、鋼的顯微組織、脫碳層分析、灰鐵、球鐵、碳鋼球化等，外加一個金相教學。

(5)、報告模板可修改：可為不同企業量身定做報告模板。

(6)、正版軟件可升級：依據**標準化委員會標準推行時間，進行軟件免費升級。

(7)、適用電腦系統廣：本軟件可在Windows 10、Windows11 下安裝運行。

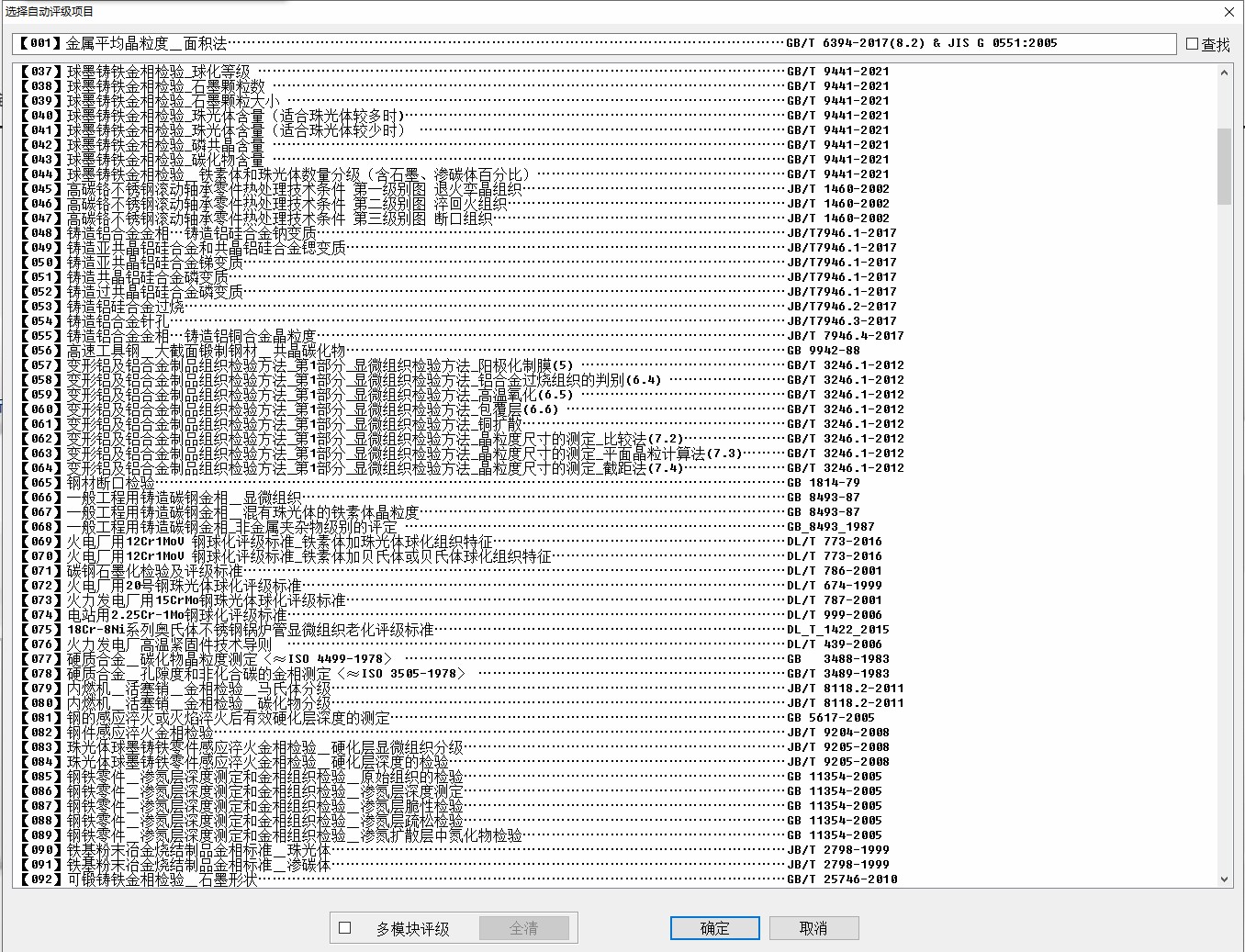

FMIA2023金相圖像分析軟件標準：國標庫包含了150個類別約700個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求；軟件隨機發行約120個常用子模塊，其他均是終生免費升級調用。

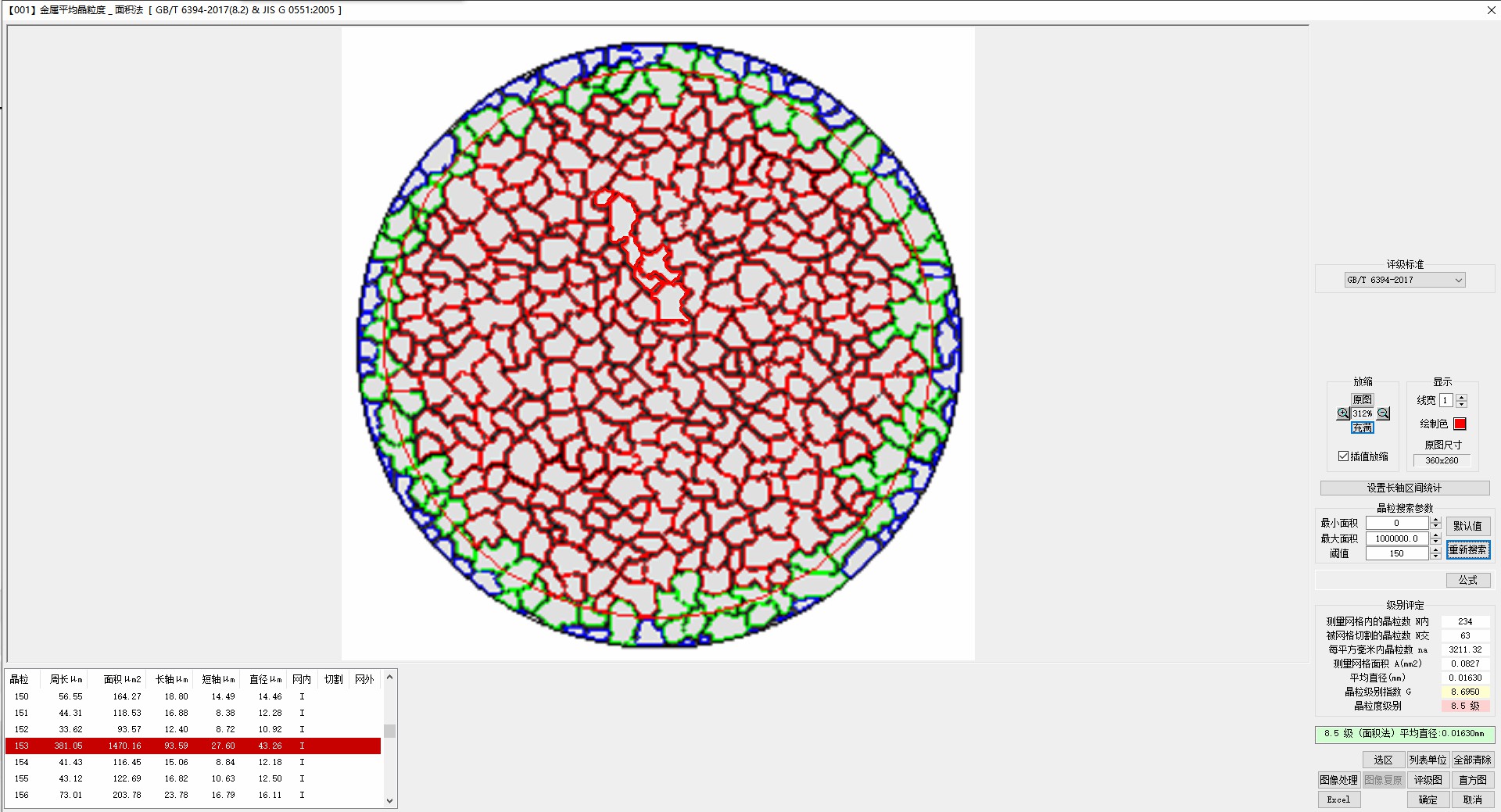

GB/T 6394-2017晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）

GB/T 10561-2005/ISO 4967:1998鋼中非金屬夾雜物含量的測定

GB/T 7216-2009灰鑄鐵：石墨分布形狀、石墨長度、珠光體數量、碳化物數量等

GB/T 9441-2021球墨鑄鐵：球化率、石墨大小、珠光體數量、碳化物數量等

GB/T 26656-2011蠕墨鑄鐵：石墨形態、蠕化率、珠光體數量、磷共晶數量、碳化物數量等

GB/T 18254-2016高碳鉻軸承鋼金相檢驗

GB/T 34891-2017滾動軸承_高碳鉻軸承鋼零件熱處理技術條件

GB/T 1499.2-2018鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋

GB/T 3246.1-2012變形鋁及鋁合金制品組織檢驗方法_第1部分_顯微組織檢驗方法

GB/T 13925-2010鑄造高錳鋼：未溶碳化物的級別、析出碳化物的級別、過熱碳化物的級別

JB/T 1255-2014滾動軸承_高碳鉻軸承鋼零件熱處理技術條件

QC/T 262-1999汽車滲碳齒輪金相檢驗：馬氏體針長、碳化物、奧氏體評級、奧氏體含量

TB/T2942.2-2018機車車輛用鑄鋼件 第二部分：金相組織檢驗圖譜。

DL/T 773-2016 火電廠用12Cr1MoV 鋼球化評級標準_鐵素體加珠光體球化組織特征

ISO 4499-2016硬質合金--顯微結構的金相測定

ASTM E45-2013鋼中夾雜物含量的評定方法

FMIA2023金相圖像分析軟件基本功能：

1、 組織分析：正確選擇材料的執行標準，通過金相顯微鏡的攝像系統，把試樣金相組織圖片捕獲拍照，進入評定級別界面：

(1)、自動評級：在金相標準中有定量標準的（比如計算公式，百分比范圍等），軟件自動評級，給出金相級別，生成金相檢測報告。

(2)、比較評級：軟件還可以根據樣圖和圖庫中的圖譜進行對比，人為確定級別。

(3)、多模塊評級：可以同時統計多個模塊。

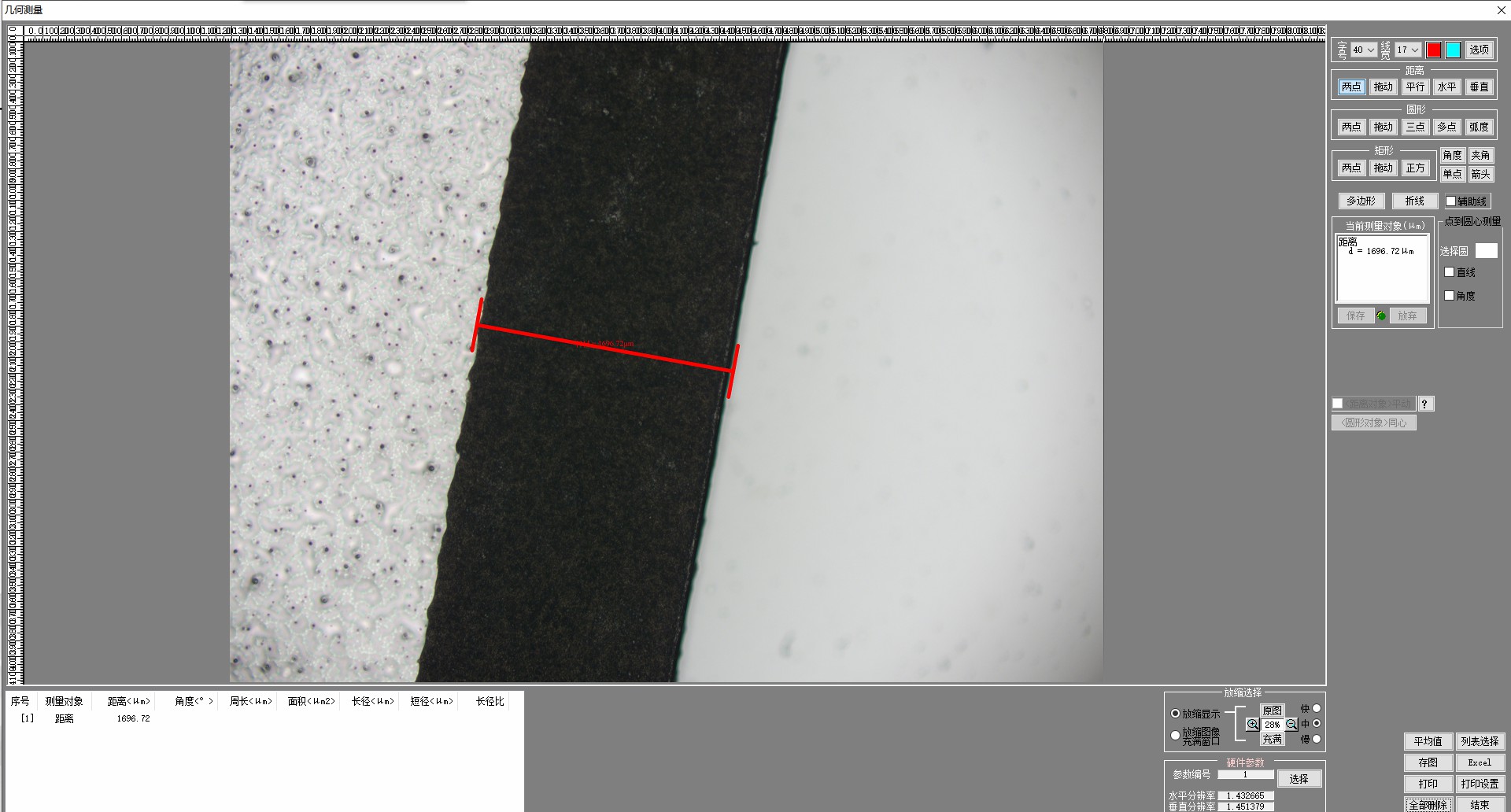

2、圖像測量：軟件提供了距離、矩形、圓形、多邊形、折線長度、角度、直線夾角、弧度，點到圓心測量等多種測量工具，來滿足用戶的基本幾何測量功能，得到相關測量數據。

(1)、數據導出：測量后的數據，可生成專用的圖文并茂測量報告，也可直接導入EXCEL。

(2)、保存圖像：測量后的數據，可以實現與圖片的自動融合，直觀明了展示測量部位的準確性。

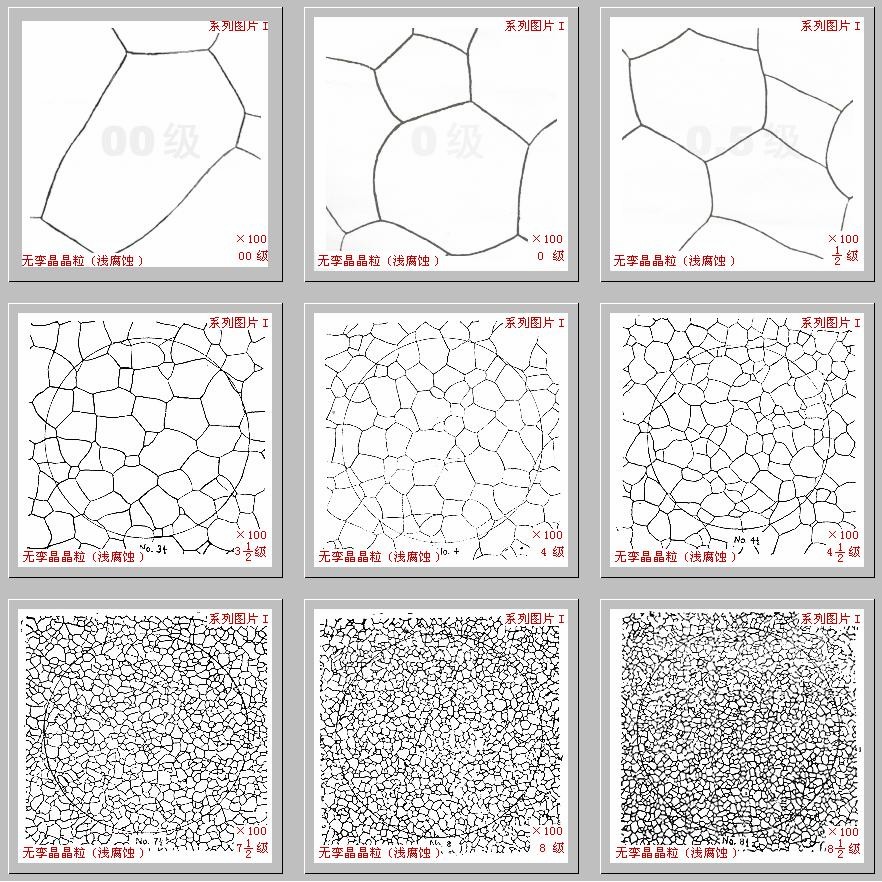

3、國標圖庫：軟件提供了查看圖庫功能，為用戶提供了**標準級別圖庫。

4、定倍打�。�軟件提供了定倍打印功能，用戶可以根據實際打印倍數要求，實現圖片的定倍打印。

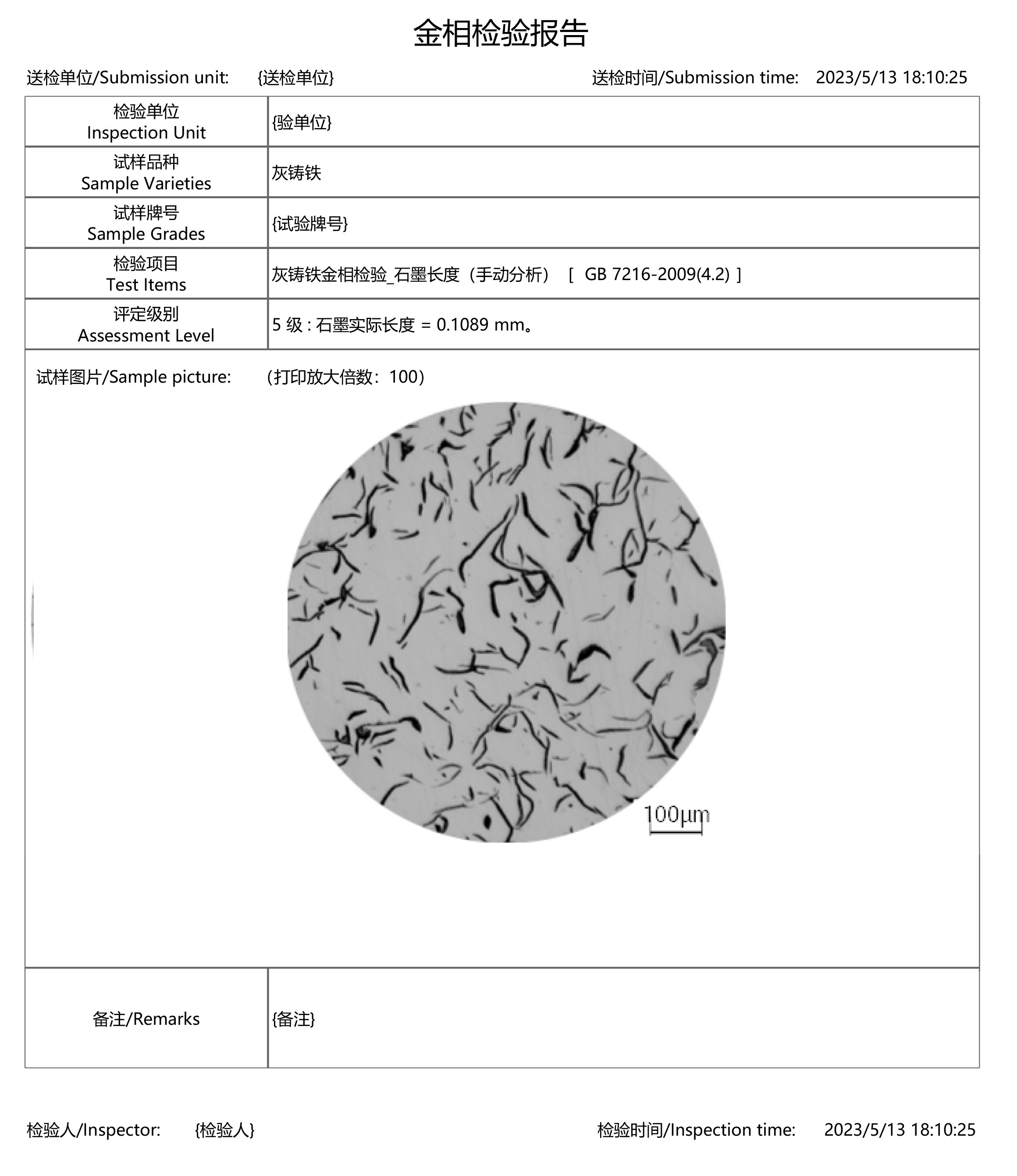

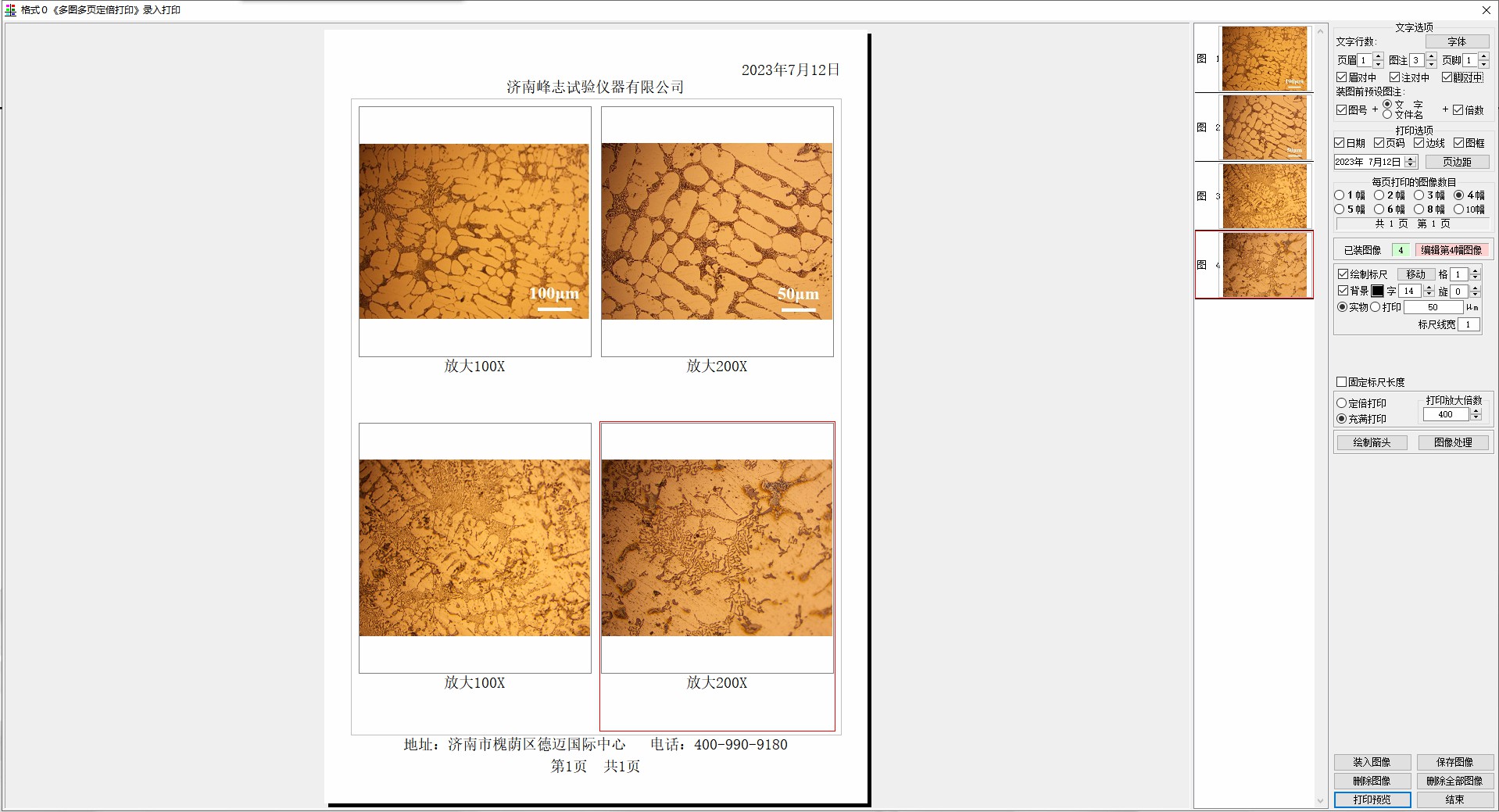

5、檢驗報告：可生成WORD、EXCEL、PDF報告模式.

6、FMIA2023金相圖像分析軟件組成：

(1)、軟件程序FMIA2023（U盤）；

(2)、加密鎖：USB型+動態碼驗證；

(3)、文字資料：《使用說明書》（在U盤上）；

(4)、0.01mm測微標尺。

(5)、CCD攝像裝置（選配）。

(6)、適配鏡接口（選配）。
