FX-41MW電腦型研究級金相顯微鏡概述：
FX-41MW電腦型研究級金相顯微鏡為三目倒置式金相顯微鏡，采用全新設計的無限遠光學系統，可廣泛應用于鑄造、冶煉、熱處理的研究，原材料檢驗或材料處理分析等多種檢測的倒置顯微鏡。該機**涵蓋明場、暗場、簡易偏光、微分干涉等多種觀察方式，適應多種研究需求。
舒適而簡單的操作模式
為滿足用戶長時間的觀察需求，FX-41MW使用低手位操作模式，配備了360°旋轉雙目觀察筒，充分符合人體工程學觀察模式。
穩定而貼心的外觀設計
FX-41MW機身采用全金屬鑄造，表面經防腐耐磨工藝處理，品質保證，堅實穩固。充分利用機身內置空間，放置儀器拆卸工具，通用于拆卸儀器的各主要部位，實用主義，收納便捷。
前置倍率顯示功能
前置物鏡倍率顯示功能，通過內置的倍率傳感器，將當前倍率顯示在儀器正前方，使研究工作更加便捷。
全新智能 ECO 系統
添加以環保、經濟為理念的 ECO 紅外感應系統，在顯微鏡長時間無操作的情況下，系統會自動關閉電源或重新開啟，以節省能耗。
FX-41MW電腦型研究級金相顯微鏡配置表：
標準配置 |
部件 | 規格 |
光學系統 | 無限遠色差校正光學系統 |
觀察筒 | 三目觀察筒 ,45°傾斜 , 鉸鏈組可 360°旋轉 , 固定式目鏡筒 , 瞳距調節范圍 50-75mm, 兩檔式分光比 ：雙目 : 三目 =100:0 或 0:100 |
目鏡 | 高眼點大視野平場目鏡 PL10X/22mm, 視度可調。 |
物鏡 | 無限遠長距明暗場物鏡：LMPL5X /0.15BD DIC WD9.0 |
無限遠長距明暗場物鏡：LMPL10X/0.30BD DIC WD9.0 |
無限遠長距明暗場物鏡：LMPL20X/0.45BD DIC WD3.4 |
無限遠長距明暗半復消色差物鏡：LMPLFL50X/0.55 BD WD7.5 |
轉換器 | 內定位 5 孔明暗場轉換器（帶 DIC 插槽），內置倍率傳感器 |
機架 | 反射明暗場金相機架，采用低手位粗微調同軸，粗調行程9mm, 焦面向上6.5mm,向下2.5mm, 微調精度0.002mm,帶有防止下滑的松緊調節手輪 |
帶明暗場切換裝置，帶可變視場光闌、孔徑光闌，中心均可調；帶濾色片插槽與偏光裝置插槽，帶燈源亮度指示條,帶紅外感應和物鏡倍率顯示功能 |
載物臺 | 三層機械移動平臺，平臺尺寸：240（W）×250（L），移動范圍 50×50mm，雙向線軌傳動，右手低手位控制.金屬載物臺板中心孔φ12mm。 |
照明系統 | 采用外置式寬電壓變壓器 , 輸入 100-240V, 輸出 15V13.4A, 12V100W鹵素?zé)簦炼冗B續可調 |
偏光附件 | 起偏鏡插板，固定式檢偏鏡插板，360°旋轉式檢偏鏡插板 |
濾色鏡 | LBD濾色鏡（φ32mm）。 |
金相分析系統 | FMIA2023正版金相分析軟件、索尼芯片USB3.0，1200萬像素?cái)z像裝置、0.5X接口、 測微尺（具備：規格100x0.01mm、100x0.01cm，校準點d = 0.15mm、d = 0.07mm）。 |
選配配置 |
部件 | 規格 |
目鏡 | 高眼點大視野平場目鏡 PL10X/22mm, 視度可調，帶測微尺 |
高眼點大視野平場目鏡 PL15X/16mm, 視度可調 |
物鏡 | 無限遠長距明暗半復消色差物鏡 : LMPLFL100X/0.80 BD WD2.1 |
微分干涉 | DIC 微分干涉組件 |
攝像裝置 | 2000萬像素索尼芯片攝像裝置、1X適配鏡接口 |
電腦 | 惠普商務機 |
FMIA2023金相圖像分析軟件概述：
FMIA2023版金相圖像分析軟件系統，是我司結合目前鑄造企業、汽車配件企業、熱處理企業、軸承鋼行業、電力系統行業、鐵路配件行業、以及各相關檢測公司對金相檢測的需求，提高產品合格率，助力各實驗室檢驗水平的提升，我們搜集各行業專家老師的需求意見，開發本套FMIA2023版金相圖像分析軟件系統。
軟件系統國標庫內包含了150個類別約760個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求。根據不同行業需求指定開放相關類別，滿足行業檢測要求。終生免費調用所有模塊，終生免費升級標準。
鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。
FMIA2023金相圖像分析軟件特性：
(1)、軟件安裝更直觀簡潔：全新的軟件安裝、注冊、標定引導模式，簡單明了，通過默認提示即可完成。
(2)、正版軟件保證體系：軟件安裝完成后，首**行正版軟件**，其次進行電腦硬件ID注冊，從而保證客戶正版權益。
(3)、需求標準可定制：標準檢測模塊外，可根據客戶需求，特殊定制檢測模塊，如：企業標準、特殊行業標準等。

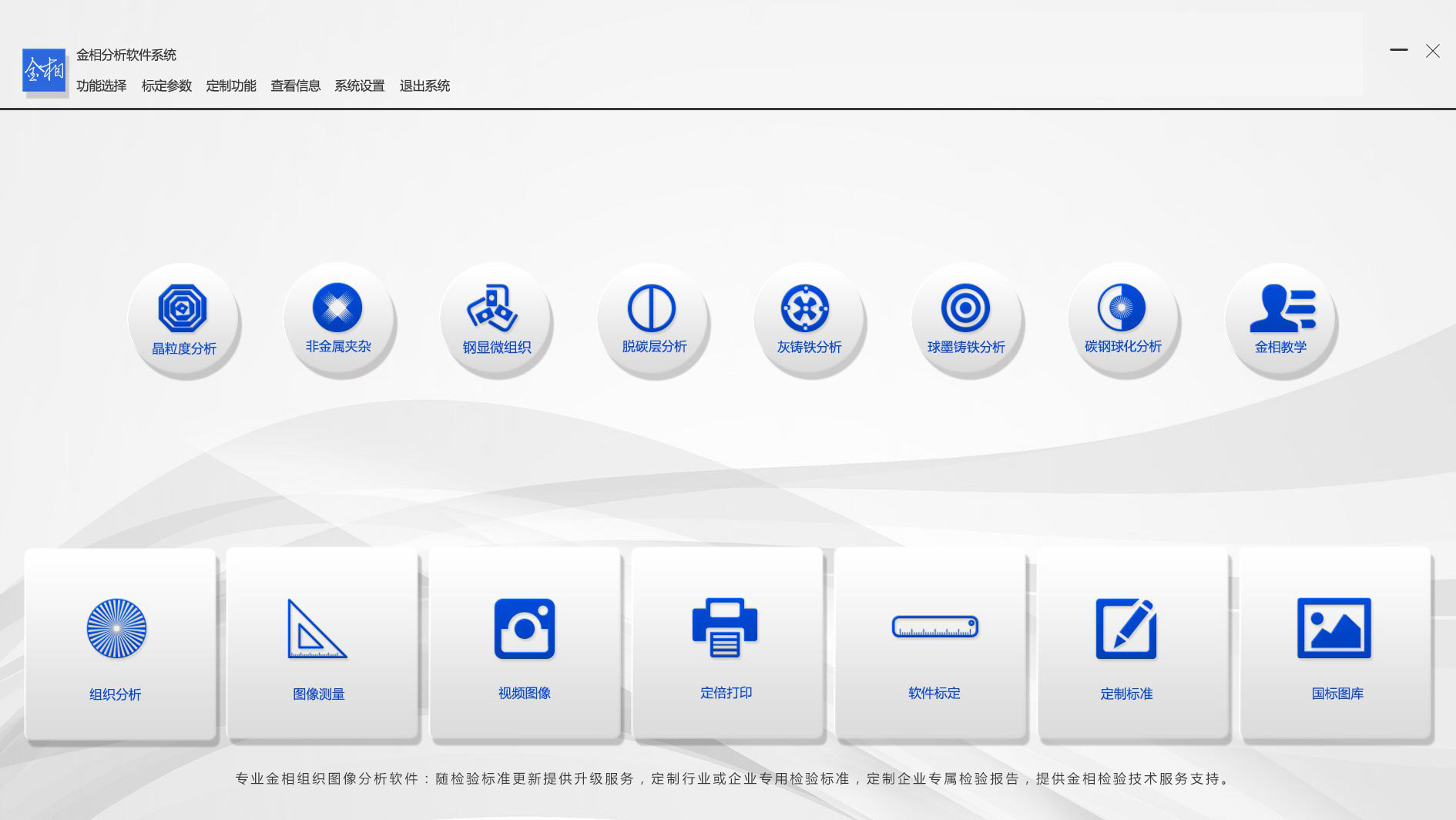

(4)、7大檢驗類別快速入口：統計制作7大類別快速入口：晶粒度、非金屬夾雜、鋼的顯微組織、脫碳層分析、灰鐵、球鐵、碳鋼球化等，外加一個金相教學。
(5)、報告模板可修改：可為不同企業量身定做報告模板。
(6)、正版軟件可升級：依據**標準化委員會標準推行時間，進行軟件免費升級。
(7)、適用電腦系統廣：本軟件可在Windows 10、Windows11 下安裝運行。

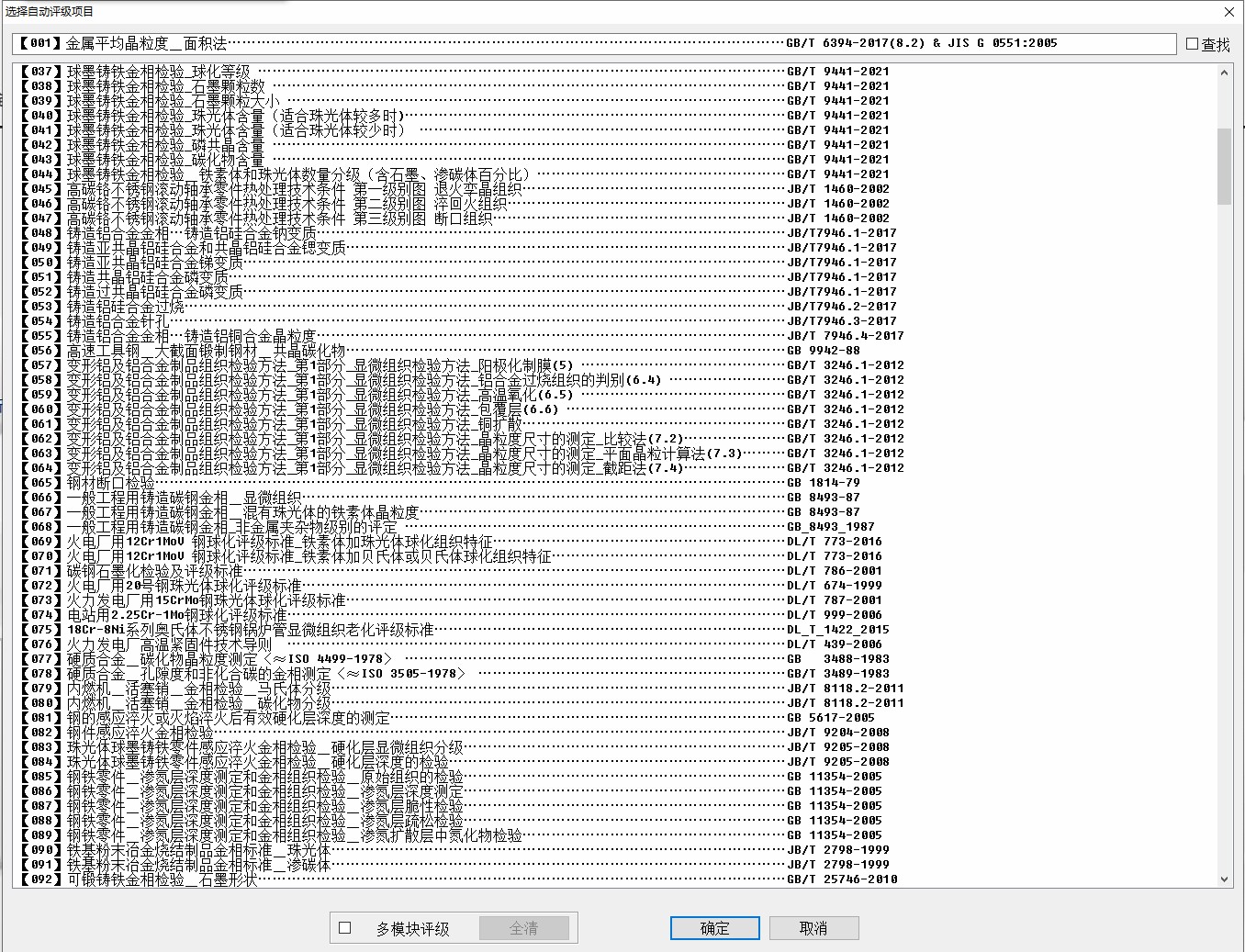

FMIA2023金相圖像分析軟件標準：國標庫包含了150個類別約700個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求；軟件隨機發行約120個常用子模塊，其他均是終生免費升級調用。

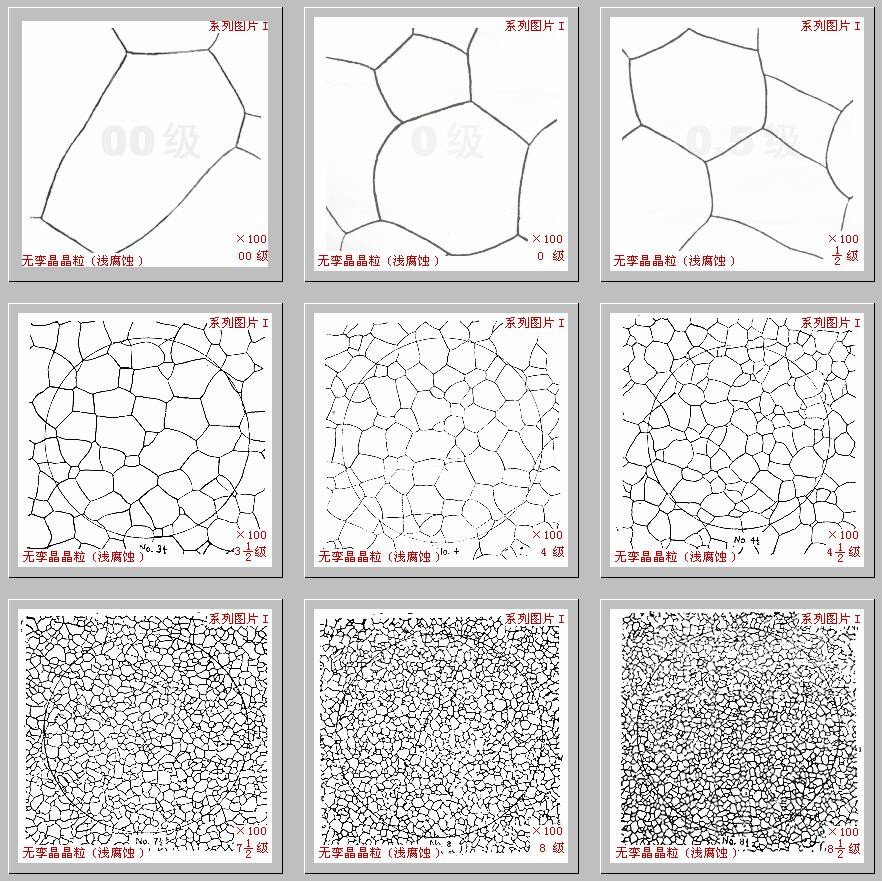

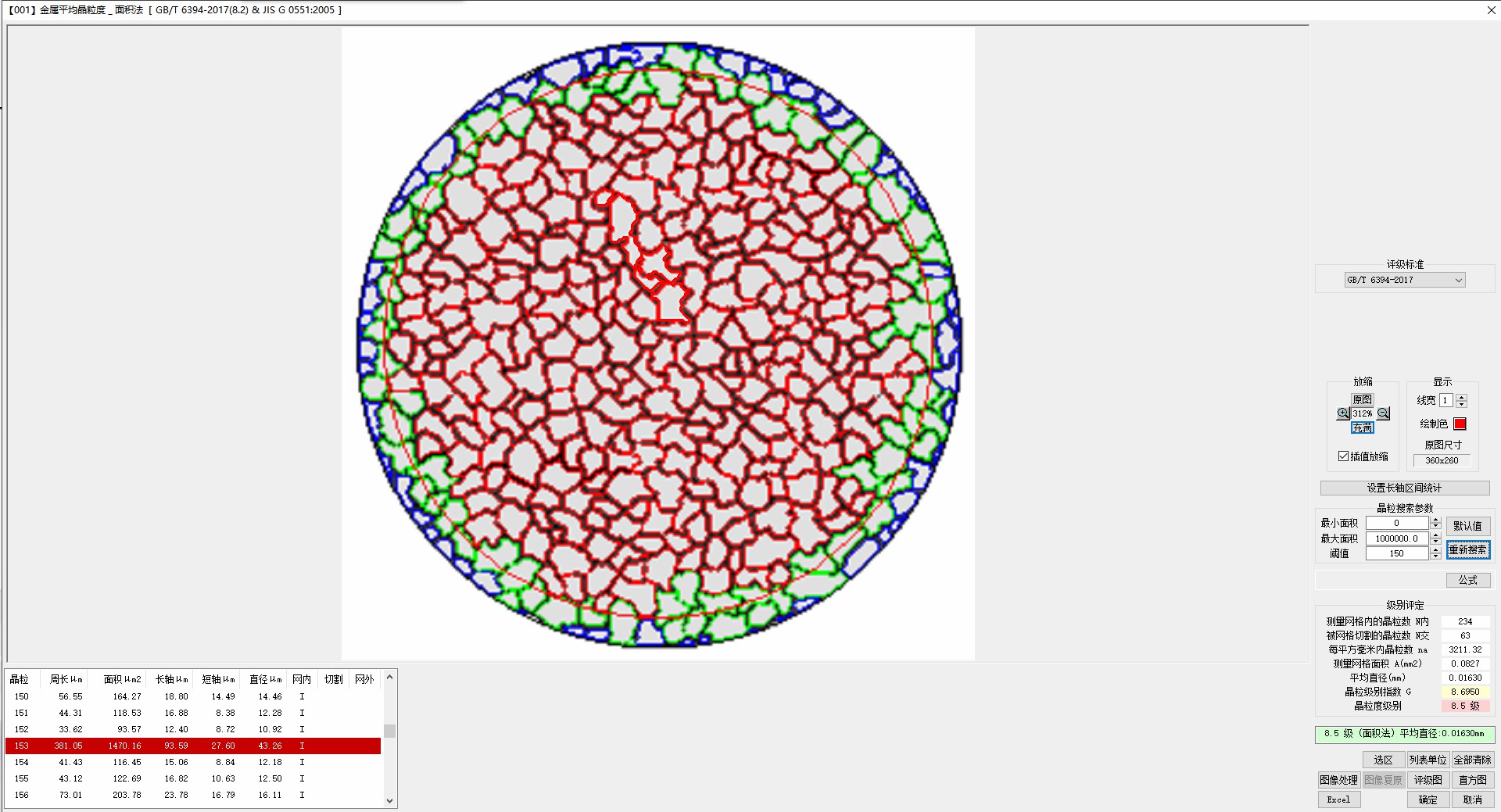

GB/T 6394-2017晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）
GB/T 10561-2005/ISO 4967:1998鋼中非金屬夾雜物含量的測定
GB/T 7216-2009灰鑄鐵：石墨分布形狀、石墨長度、珠光體數量、碳化物數量等
GB/T 9441-2021球墨鑄鐵：球化率、石墨大小、珠光體數量、碳化物數量等
GB/T 26656-2011蠕墨鑄鐵：石墨形態、蠕化率、珠光體數量、磷共晶數量、碳化物數量等
GB/T 18254-2016高碳鉻軸承鋼金相檢驗
GB/T 34891-2017滾動軸承_高碳鉻軸承鋼零件熱處理技術條件
GB/T 1499.2-2018鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋
GB/T 3246.1-2012變形鋁及鋁合金制品組織檢驗方法_第1部分_顯微組織檢驗方法
GB/T 13925-2010鑄造高錳鋼：未溶碳化物的級別、析出碳化物的級別、過熱碳化物的級別
JB/T 1255-2014滾動軸承_高碳鉻軸承鋼零件熱處理技術條件
QC/T 262-1999汽車滲碳齒輪金相檢驗：馬氏體針長、碳化物、奧氏體評級、奧氏體含量
TB/T2942.2-2018機車車輛用鑄鋼件 第二部分：金相組織檢驗圖譜。
DL/T 773-2016 火電廠用12Cr1MoV 鋼球化評級標準_鐵素體加珠光體球化組織特征
ISO 4499-2016硬質合金--顯微結構的金相測定
ASTM E45-2013鋼中夾雜物含量的評定方法
FMIA2023金相圖像分析軟件基本功能：
1、 組織分析：正確選擇材料的執行標準，通過金相顯微鏡的攝像系統，把試樣金相組織圖片捕獲拍照，進入評定級別界面：
(1)、自動評級：在金相標準中有定量標準的（比如計算公式，百分比范圍等），軟件自動評級，給出金相級別，生成金相檢測報告。
(2)、比較評級：軟件還可以根據樣圖和圖庫中的圖譜進行對比，人為確定級別。
(3)、多模塊評級：可以同時統計多個模塊。

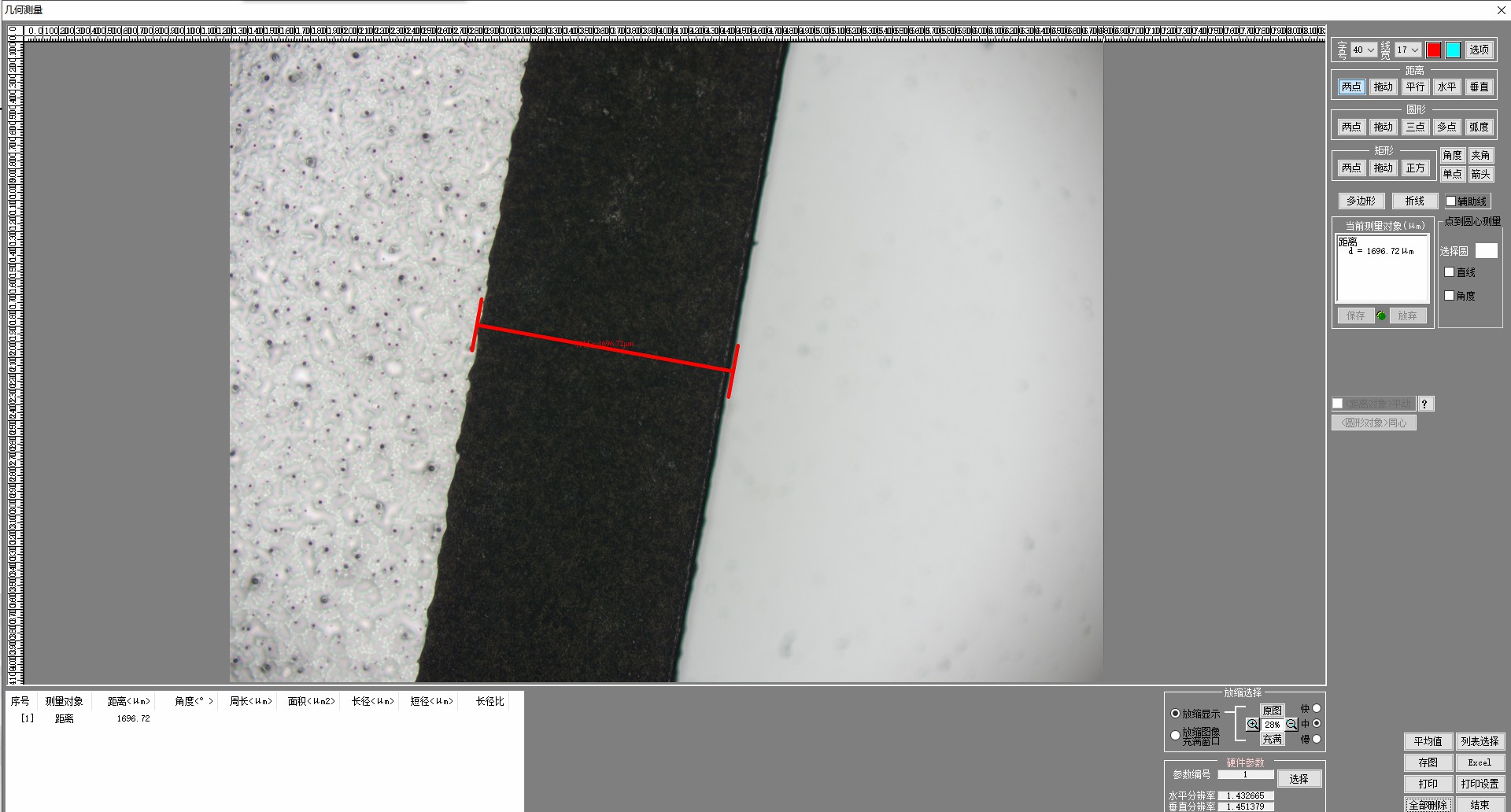

2、圖像測量：軟件提供了距離、矩形、圓形、多邊形、折線長度、角度、直線夾角、弧度，點到圓心測量等多種測量工具，來滿足用戶的基本幾何測量功能，得到相關測量數據。
(1)、數據導出：測量后的數據，可生成專用的圖文并茂測量報告，也可直接導入EXCEL。
(2)、保存圖像：測量后的數據，可以實現與圖片的自動融合，直觀明了展示測量部位的準確性。
3、國標圖庫：軟件提供了查看圖庫功能，為用戶提供了**標準級別圖庫。

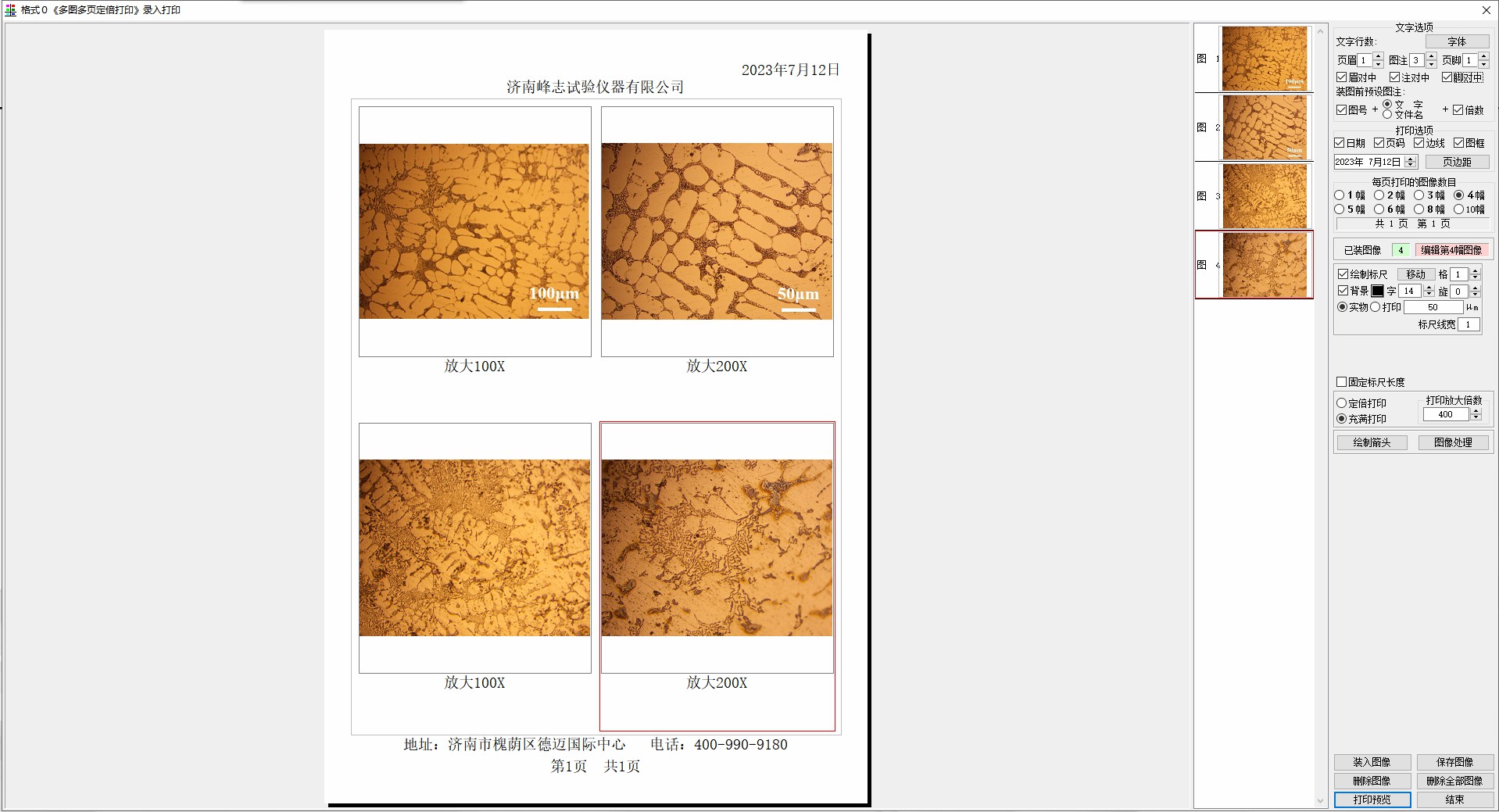

4、定倍打�。�軟件提供了定倍打印功能，用戶可以根據實際打印倍數要求，實現圖片的定倍打印。

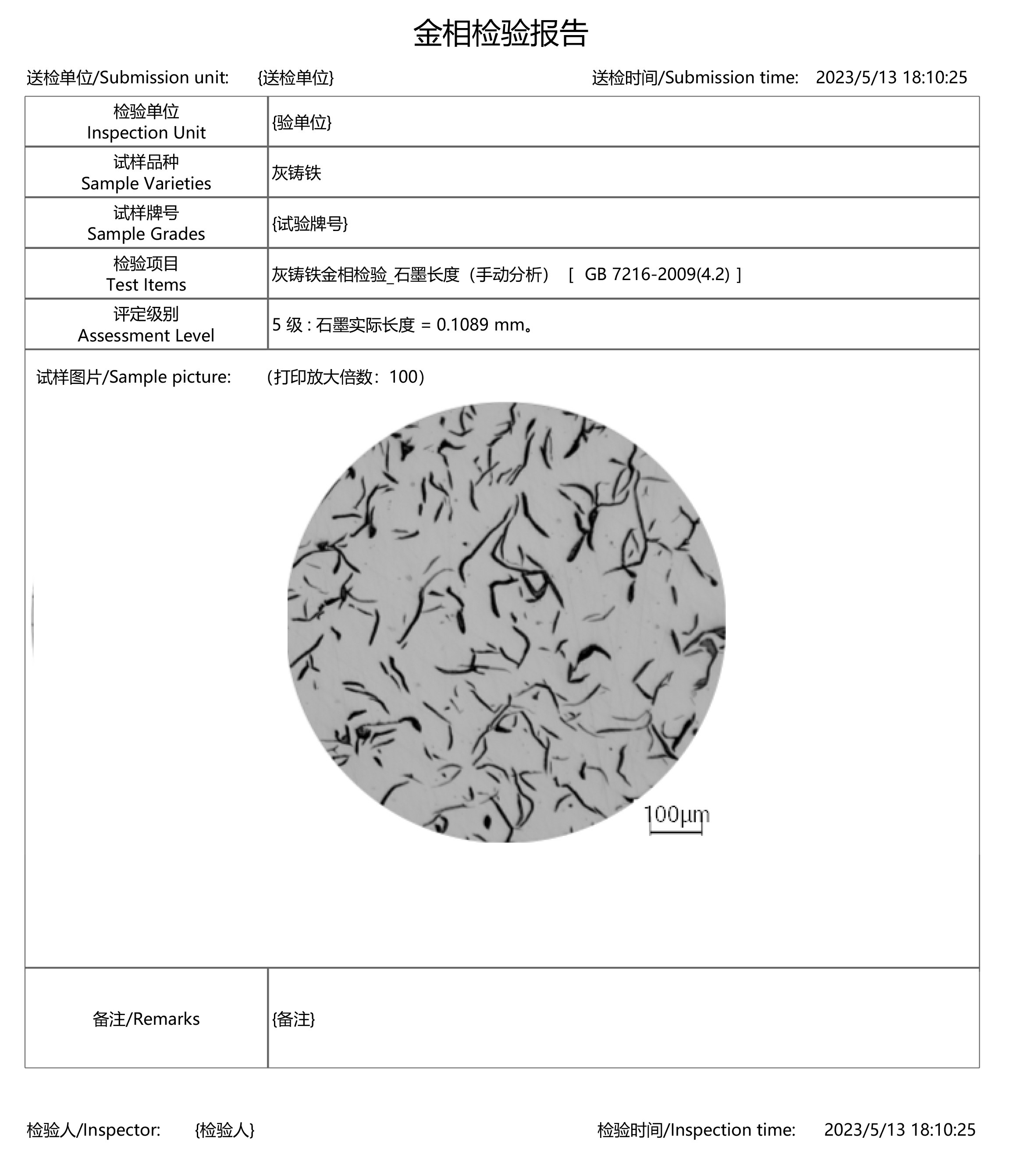

5、檢驗報告：可生成WORD、EXCEL、PDF報告模式.
6、FMIA2023金相圖像分析軟件組成：
(1)、軟件程序FMIA2023（U盤）；
(2)、加密鎖：USB型+動態碼驗證；
(3)、文字資料：《使用說明書》（在U盤上）；
(4)、0.01mm測微標尺。
(5)、CCD攝像裝置（選配）。
(6)、適配鏡接口（選配）。
