RX-50MW電腦型研究級金相顯微鏡概述：
RX-50MW電腦型研究級金相顯微鏡為三目正置式金相顯微鏡，該機集多項首創于一身，從外觀到性能都緊跟****設計風向，致力于拓展工業領域全新格局。可提供反射明場、反射暗場、透射明場、透反射偏光、反射微分干涉等多種觀察功能
高眼點超寬視野平場目鏡
RX-50M系列的目鏡觀察視場范圍由傳統的22mm升級**25mm以及26.5mm，提供更加平坦的觀察范圍。更大值域屈光度調節范圍可滿足更多用戶的使用需求。
專業無限遠工作距半復消色差物鏡
RX-50M系列物鏡采用高透過率的鏡片和**的鍍膜技術，真實還原樣品的自然色彩。只需一只鏡頭就可實現明場、暗場、偏光、微分干涉觀察。半復消色差設計具有**的色差校正性能，提高觀察圖像的襯度、清晰度。
諾曼爾斯基微分干涉襯比系統
全新研發的U-DICR微分干涉組件，可以將明場觀察下無法檢測的細微高低差，轉化為高對比度的明暗差并以立體浮雕形式表現出來，如LCD導電粒子，精密磁盤表面劃痕等。
RX-50MW電腦型研究級金相顯微鏡配置表：
標準配置 |
部件 | 規格 |
光學系統 | 無限遠色差校正光學系統 |
觀察筒 | 30°傾斜，正像，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~76mm，兩檔分光比，雙目:三目=100：0或0:100 |
目鏡 | 高眼點大視野平場目鏡PL10X/25mm，視度可調 |
明暗場半復消色差物鏡 | LMPLFL 5X /0.15 BD DIC WD13.5mm |
LMPLFL10X/0.30 BD DIC WD9.0mm |
LMPLFL20X/0.5 BD DIC WD2.5mm |
LMPLFL50X/0.80 BD WD1.0mm |
轉換器 | 明暗場6孔轉換器，帶DIC插槽 |
機架 | 透反兩用機架，低手位粗微同軸調焦機構。粗調行程25mm，微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。內置100-240V寬電壓系統,雙路電源輸出，采用數字調光，具有光強設定與復位功能、反射/透射光切換開關,內置透射光濾色鏡（LBD、ND6、ND25) |
載物臺 | 右手位4英寸機械平臺，行程（X）105mm*（Y）102mm，帶Y軸鎖定機構，可帶透射系統擋光板，帶玻璃載物臺板 |
聚光鏡 | 搖出式消色差聚光鏡（N.A.0.9） |
反射照明器 | 明暗場反射照明器，帶可變孔徑光闌，視場光闌，中心可調 ；帶明暗場照明切換裝置；帶濾色片插槽，帶起偏鏡/檢偏鏡插槽 |
燈室 | 12V100W鹵素?zé)羰�，透、反射通用，預定中心 |
其他附件 | 起偏鏡插板，360°旋轉式檢偏鏡插板，反射用干涉濾色片組 |
金相分析系統 | FMIA2023正版金相分析軟件、索尼芯片1200萬攝像裝置、0.5X適配鏡接口、高精度測微尺。 |
選配配置 |
部件 | 規格 |
觀察筒 | 30°傾斜，倒像，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~76mm，三檔分光比雙目:三目=100：0或20:80或0:100 |
目鏡 | 高眼點大視野平場目鏡PL10X/25mm，視度可調，可帶單刻度十字分劃板 |
| 明暗場半復消色差物鏡 | LMPLFL100X/0.90 BD WD1.0mm |
微分干涉 | DIC微分干涉組件 |
攝像裝置 | 2000萬像素索尼芯片攝像裝置、1X適配鏡接口 |
電腦 | 惠普商務機 |
FMIA2023金相圖像分析軟件概述：
FMIA2023版金相圖像分析軟件系統，是我司結合目前鑄造企業、汽車配件企業、熱處理企業、軸承鋼行業、電力系統行業、鐵路配件行業、以及各相關檢測公司對金相檢測的需求，提高產品合格率，助力各實驗室檢驗水平的提升，我們搜集各行業專家老師的需求意見，開發本套FMIA2023版金相圖像分析軟件系統。
軟件系統國標庫內包含了150個類別約760個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求。根據不同行業需求指定開放相關類別，滿足行業檢測要求。終生免費調用所有模塊，終生免費升級標準。
鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。
FMIA2023金相圖像分析軟件特性：
(1)、軟件安裝更直觀簡潔：全新的軟件安裝、注冊、標定引導模式，簡單明了，通過默認提示即可完成。
(2)、正版軟件保證體系：軟件安裝完成后，首**行正版軟件**，其次進行電腦硬件ID注冊，從而保證客戶正版權益。
(3)、需求標準可定制：標準檢測模塊外，可根據客戶需求，特殊定制檢測模塊，如：企業標準、特殊行業標準等。

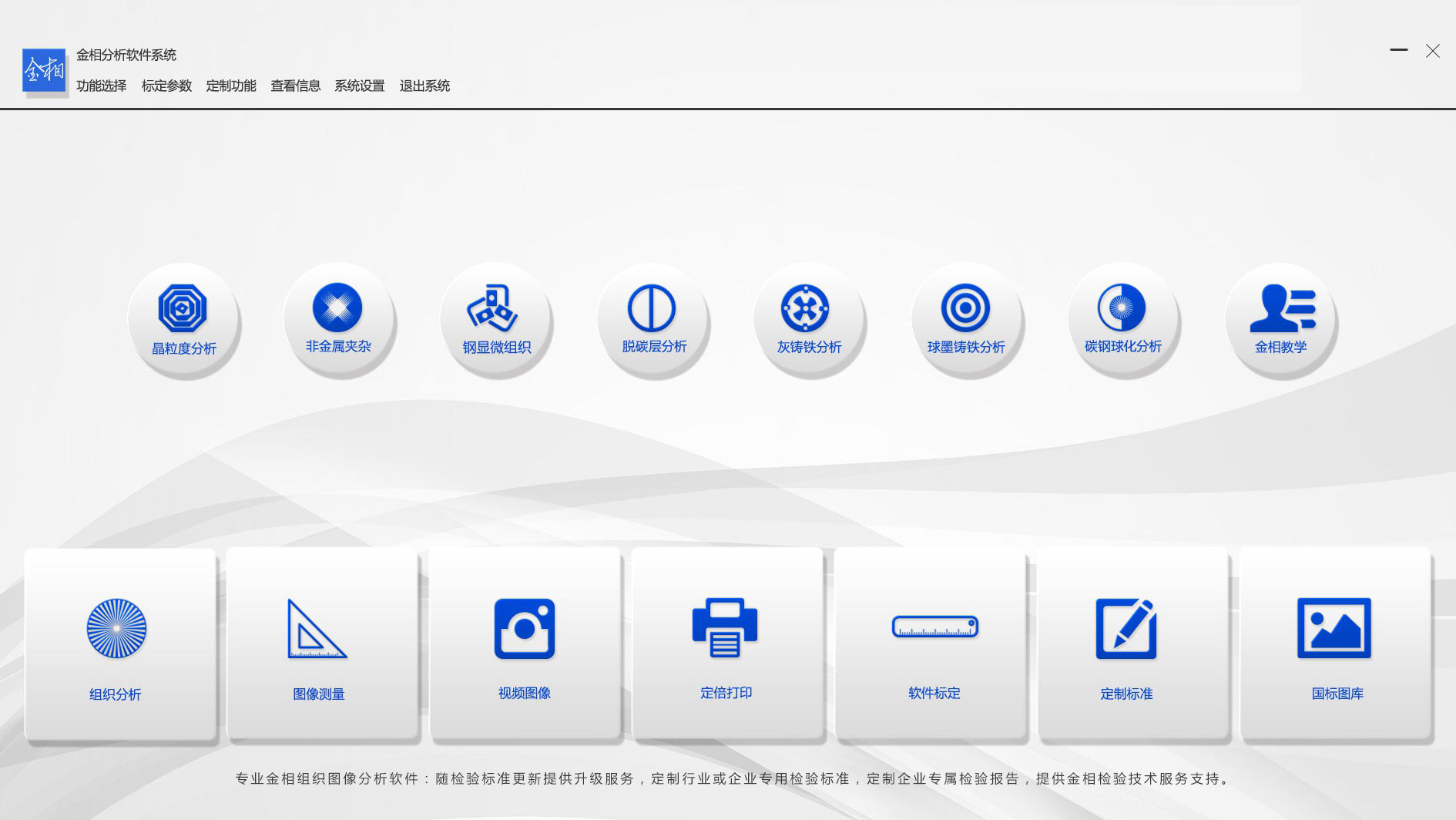

(4)、7大檢驗類別快速入口：統計制作7大類別快速入口：晶粒度、非金屬夾雜、鋼的顯微組織、脫碳層分析、灰鐵、球鐵、碳鋼球化等，外加一個金相教學。
(5)、報告模板可修改：可為不同企業量身定做報告模板。
(6)、正版軟件可升級：依據**標準化委員會標準推行時間，進行軟件免費升級。
(7)、適用電腦系統廣：本軟件可在Windows 10、Windows11 下安裝運行。

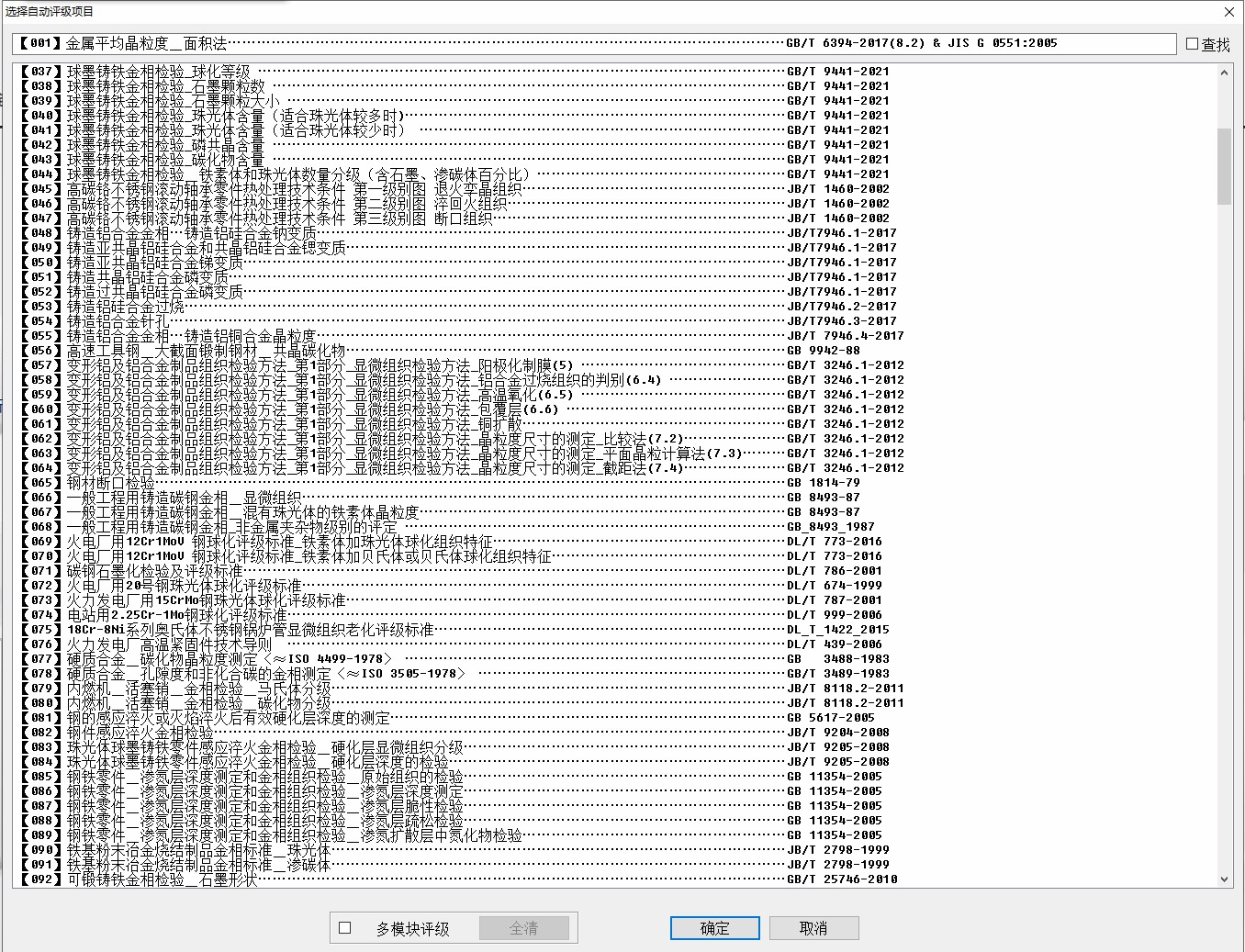

FMIA2023金相圖像分析軟件標準：國標庫包含了150個類別約700個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求；軟件隨機發行約120個常用子模塊，其他均是終生免費升級調用。

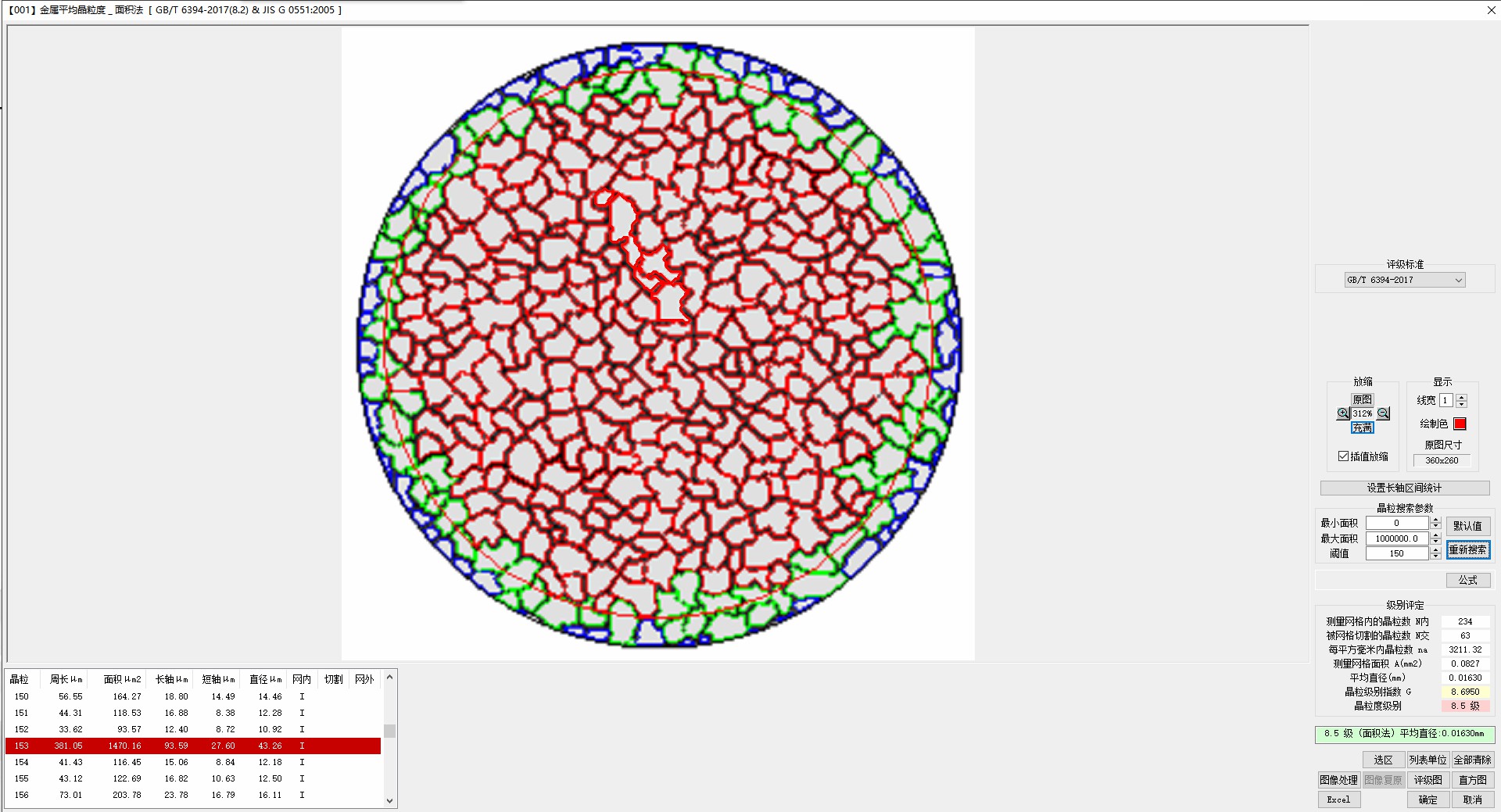

GB/T 6394-2017晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）
GB/T 10561-2005/ISO 4967:1998鋼中非金屬夾雜物含量的測定
GB/T 7216-2009灰鑄鐵：石墨分布形狀、石墨長度、珠光體數量、碳化物數量等
GB/T 9441-2021球墨鑄鐵：球化率、石墨大小、珠光體數量、碳化物數量等
GB/T 26656-2011蠕墨鑄鐵：石墨形態、蠕化率、珠光體數量、磷共晶數量、碳化物數量等
GB/T 18254-2016高碳鉻軸承鋼金相檢驗
GB/T 34891-2017滾動軸承_高碳鉻軸承鋼零件熱處理技術條件
GB/T 1499.2-2018鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋
GB/T 3246.1-2012變形鋁及鋁合金制品組織檢驗方法_第1部分_顯微組織檢驗方法
GB/T 13925-2010鑄造高錳鋼：未溶碳化物的級別、析出碳化物的級別、過熱碳化物的級別
JB/T 1255-2014滾動軸承_高碳鉻軸承鋼零件熱處理技術條件
QC/T 262-1999汽車滲碳齒輪金相檢驗：馬氏體針長、碳化物、奧氏體評級、奧氏體含量
TB/T2942.2-2018機車車輛用鑄鋼件 第二部分：金相組織檢驗圖譜。
DL/T 773-2016 火電廠用12Cr1MoV 鋼球化評級標準_鐵素體加珠光體球化組織特征
ISO 4499-2016硬質合金--顯微結構的金相測定
ASTM E45-2013鋼中夾雜物含量的評定方法
FMIA2023金相圖像分析軟件基本功能：
1、 組織分析：正確選擇材料的執行標準，通過金相顯微鏡的攝像系統，把試樣金相組織圖片捕獲拍照，進入評定級別界面：
(1)、自動評級：在金相標準中有定量標準的（比如計算公式，百分比范圍等），軟件自動評級，給出金相級別，生成金相檢測報告。
(2)、比較評級：軟件還可以根據樣圖和圖庫中的圖譜進行對比，人為確定級別。
(3)、多模塊評級：可以同時統計多個模塊。

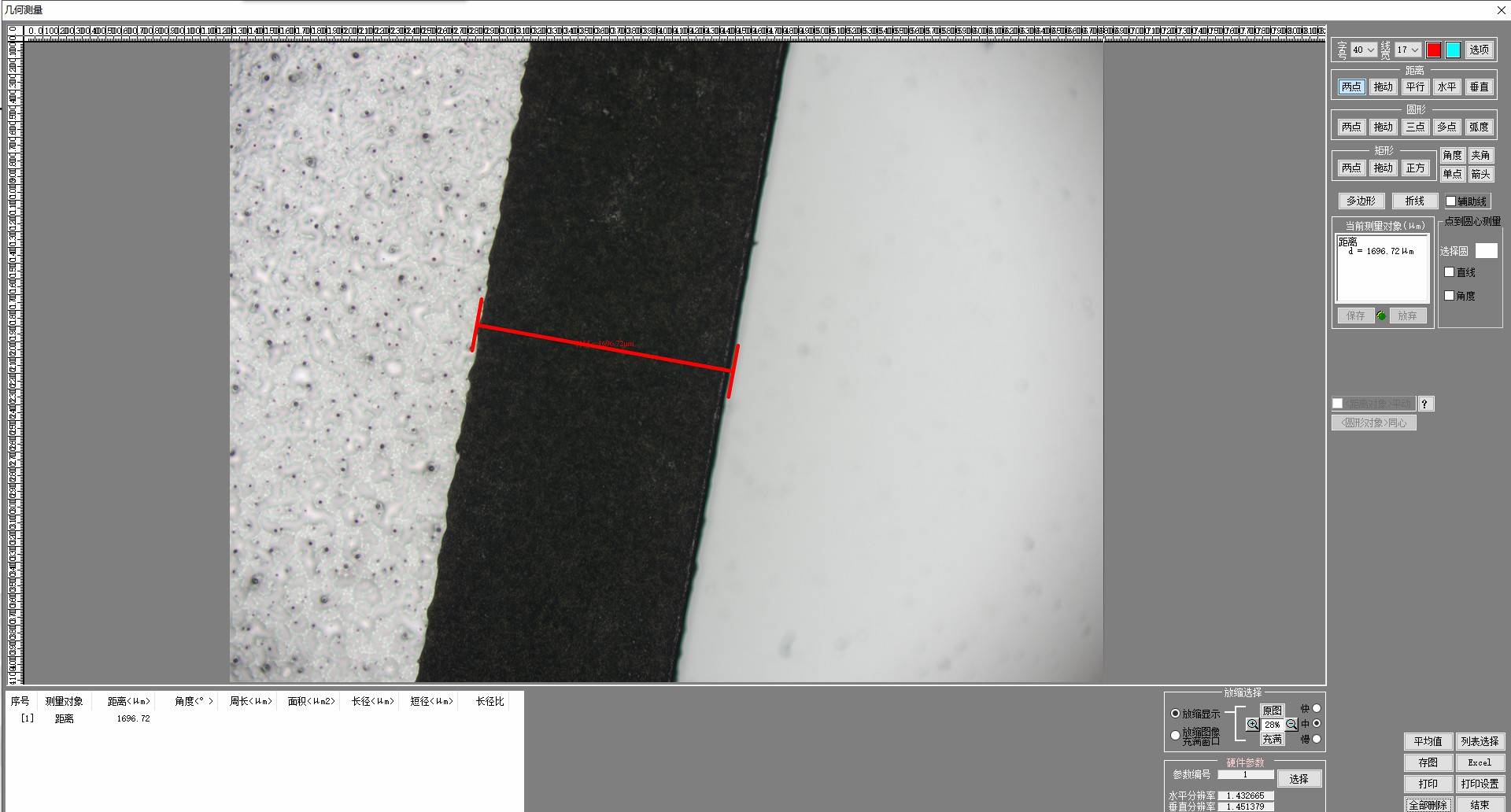

2、圖像測量：軟件提供了距離、矩形、圓形、多邊形、折線長度、角度、直線夾角、弧度，點到圓心測量等多種測量工具，來滿足用戶的基本幾何測量功能，得到相關測量數據。
(1)、數據導出：測量后的數據，可生成專用的圖文并茂測量報告，也可直接導入EXCEL。
(2)、保存圖像：測量后的數據，可以實現與圖片的自動融合，直觀明了展示測量部位的準確性。

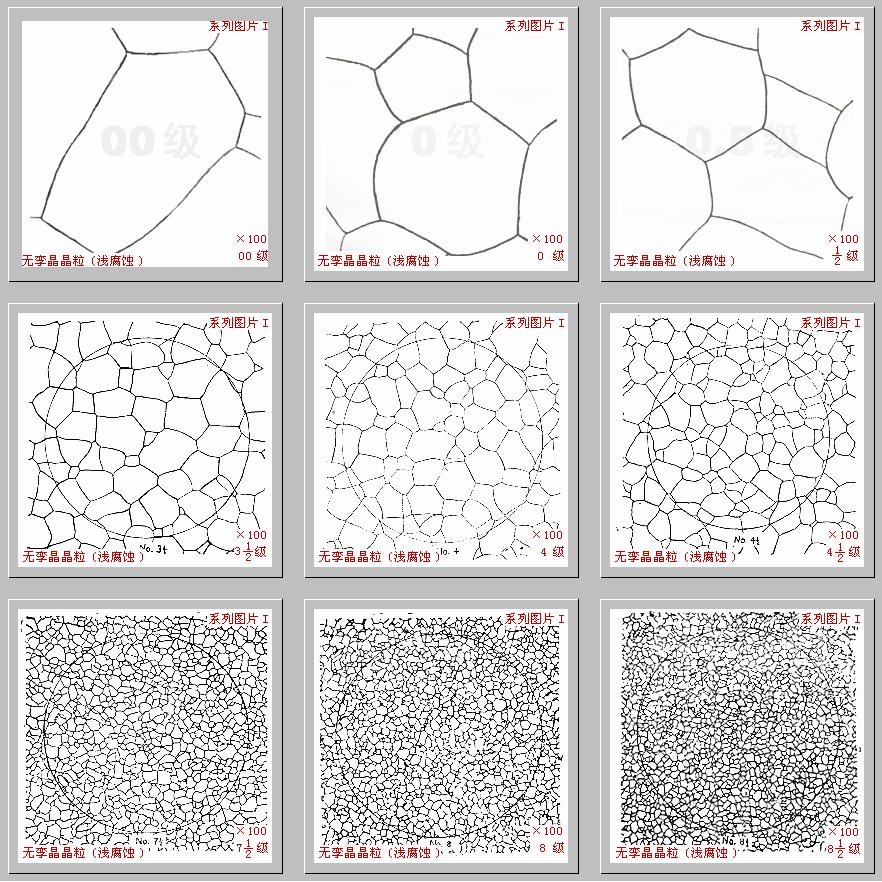

3、國標圖庫：軟件提供了查看圖庫功能，為用戶提供了**標準級別圖庫。

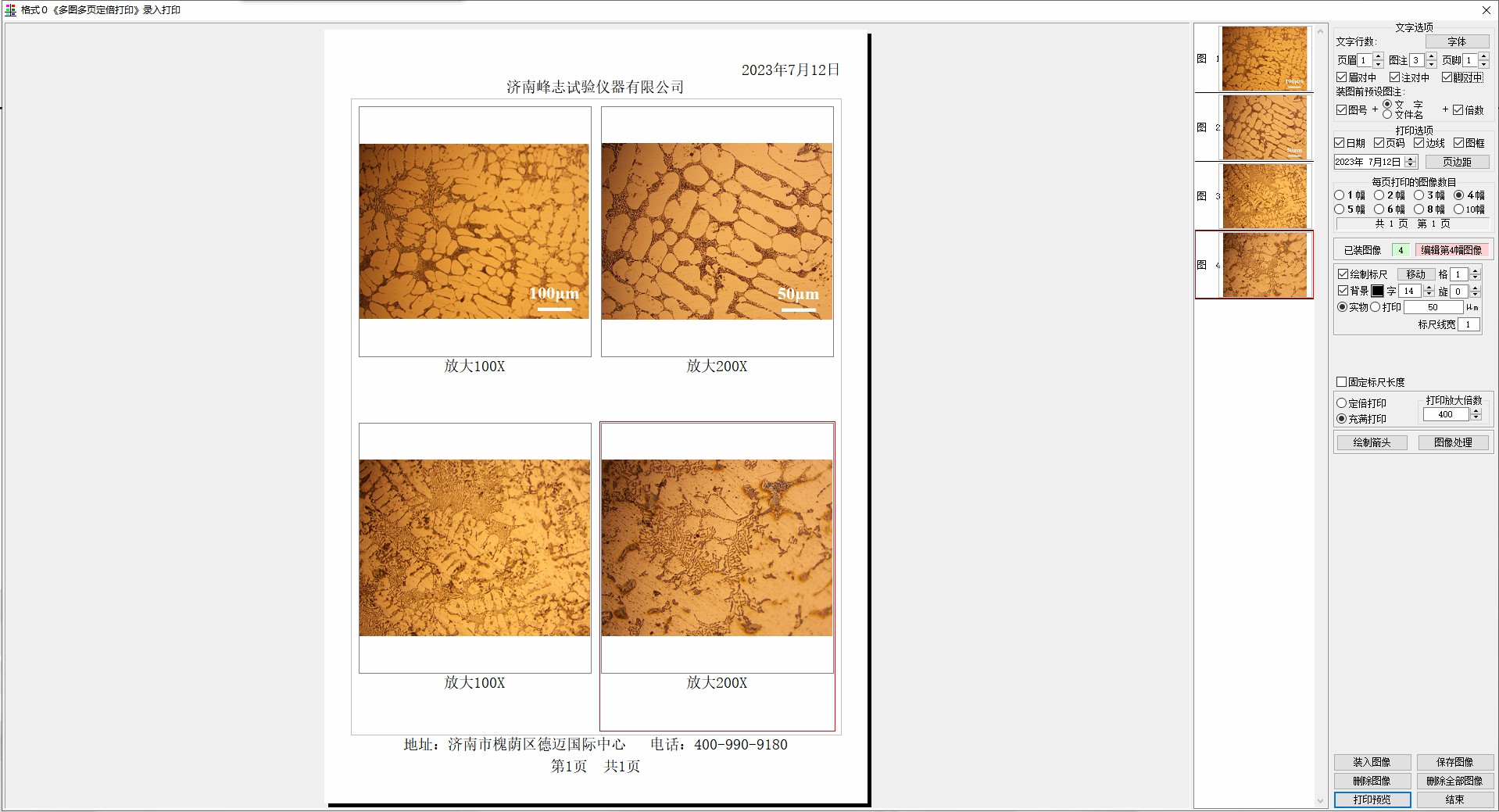

4、定倍打印：軟件提供了定倍打印功能，用戶可以根據實際打印倍數要求，實現圖片的定倍打印。

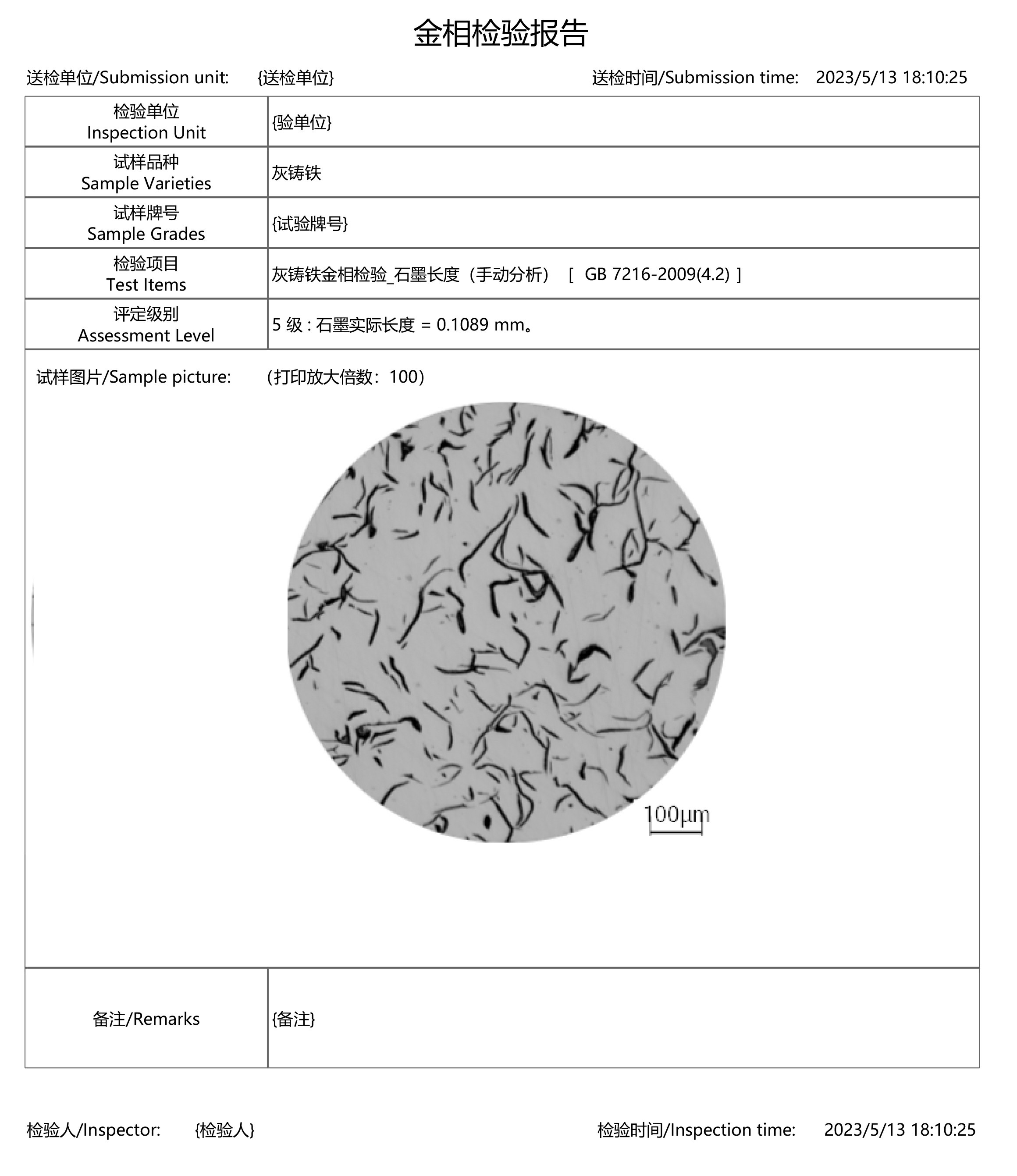

5、檢驗報告：可生成WORD、EXCEL、PDF報告模式.
6、FMIA2023金相圖像分析軟件組成：
(1)、軟件程序FMIA2023（U盤）；
(2)、加密鎖：USB型+動態碼驗證；
(3)、文字資料：《使用說明書》（在U盤上）；
(4)、0.01mm測微標尺。
(5)、CCD攝像裝置（選配）。
(6)、適配鏡接口（選配）。
