MX-6RW電腦型研究級金相顯微鏡概述：
MX-6RW電腦型研究級金相顯微鏡各項操作根據人機工程學設計，極大限度減輕操作者的使用疲勞。其模塊化的部件設計，可對系統功能進行自由組合。涵蓋明場、暗場、斜照明、偏光、DIC微分干涉等多種觀察功能，可根據實際應用，進行功能選擇。
寬視場鉸鏈?zhǔn)饺坑^察筒：正像鉸鏈三目觀察筒，所成像的方位與物體實際方向相同，物體移動的方向跟像面移動的方向相同，便于觀察與操作。
大行程移動平臺設計：采用4寸平臺設計，可適用于對應尺寸的晶圓或FPD檢測，也可用于小尺寸樣品的陣列檢測。
高精度物鏡轉換器：轉換器采用精密軸承設計，轉動手感輕巧舒適，重復定位精度高，物鏡轉換后的同心度也得到較好的控制。
安全、穩重的機架結構設計：工業檢測級顯微鏡鏡體，低**、高剛性、高穩定性金屬機架，保證了系統的抗震能力與成像穩定性。
其前置低手位粗微調同軸調焦機構，內置100-240V寬電壓變壓器，可適應不同地區的電網電壓。底座內部設計有風循環散熱系統，長時間使用也不會使機架過熱。
MX-6RW電腦型研究級金相顯微鏡配置表：
標準配置 |
部件 | 規格 |
光學系統 | 無限遠色差校正光學系統 |
觀察筒 | 30°傾斜，倒像，無限遠鉸鏈三通觀察筒，瞳距調節 ：50-76mm，三檔分光比 0:100 ；20:80 ；100:0 |
目鏡 | 高眼點大視野平場目鏡 PL10X/22mm |
物鏡 | 無限遠長距明暗場物鏡：LMPL5X /0.15BD DIC WD9.0 |
無限遠長距明暗場物鏡：LMPL10X/0.30BD DIC WD9.0 |
無限遠長距明暗場物鏡：LMPL20X/0.45BD DIC WD3.4 |
無限遠長距明暗半復消色差物鏡：LMPLFL50X/0.55 BD WD7.5 |
轉換器 | 內定位五孔明暗場轉換器，帶 DIC 插槽 |
調焦機架 | 透、反射式機架，前置低手位粗微同軸調焦機構。粗調行程33mm，微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置 . 內置100-240V寬電壓系統，12V100W鹵素?zé)�，透射光照明系統，上下光獨立可控。 |
載物臺 | 4”雙層機械移動平臺，平臺面積230X215mm，行程105x 105mm，帶玻璃平臺，右手位X、Y移動手輪，配平臺接口 |
照明系統 | 明暗場反射照明器 , 帶可變孔徑光闌，視場光闌 , 中心均可調 ；帶明暗場照明切換裝置 ；帶濾色片插槽與偏光裝置插槽 |
偏光附件 | 起偏鏡插板，固定式檢偏鏡插板，360°旋轉式檢偏鏡插板 。 |
金相分析軟件 | FMIA2023版金相分析系統、1200萬像素索尼芯片攝像裝置USB3.0、0.5X適配鏡接口、高精度測微尺。 |
選配配置 |
部件 | 規格 |
觀察筒 | 30°傾斜，正像，無限遠鉸鏈三通觀察筒，瞳距調節 ：50-76mm，分光比 100:0 或 0:100 |
5-35°傾角可調，正像，無限遠鉸鏈三通觀察筒，瞳距調節：50-76mm，單邊視度調節：±5 屈光度，兩檔分光比 100:0 或 0:100（支持 22/23/16mm 視場） |
目鏡 | 高眼點大視野平場目鏡 PL10X/23mm，視度可調 |
高眼點大視野平場目鏡 PL15X/16mm, 視度可調 |
物鏡 | 無限遠長距明暗半復消色差物鏡 : LMPLFL100X/0.80 BD WD2.1 |
微分干涉 | DIC 微分干涉組件 |
攝像裝置 | 2000萬像素索尼芯片攝像裝置USB3.0、1X適配鏡接口 |
電腦 | 惠普商務機 |
FMIA2023金相圖像分析軟件概述：
FMIA2023版金相圖像分析軟件系統，是我司結合目前鑄造企業、汽車配件企業、熱處理企業、軸承鋼行業、電力系統行業、鐵路配件行業、以及各相關檢測公司對金相檢測的需求，提高產品合格率，助力各實驗室檢驗水平的提升，我們搜集各行業專家老師的需求意見，開發本套FMIA2023版金相圖像分析軟件系統。
軟件系統國標庫內包含了150個類別約760個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求。根據不同行業需求指定開放相關類別，滿足行業檢測要求。終生免費調用所有模塊，終生免費升級標準。
鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。
FMIA2023金相圖像分析軟件特性：
(1)、軟件安裝更直觀簡潔：全新的軟件安裝、注冊、標定引導模式，簡單明了，通過默認提示即可完成。
(2)、正版軟件保證體系：軟件安裝完成后，首**行正版軟件**，其次進行電腦硬件ID注冊，從而保證客戶正版權益。
(3)、需求標準可定制：標準檢測模塊外，可根據客戶需求，特殊定制檢測模塊，如：企業標準、特殊行業標準等。

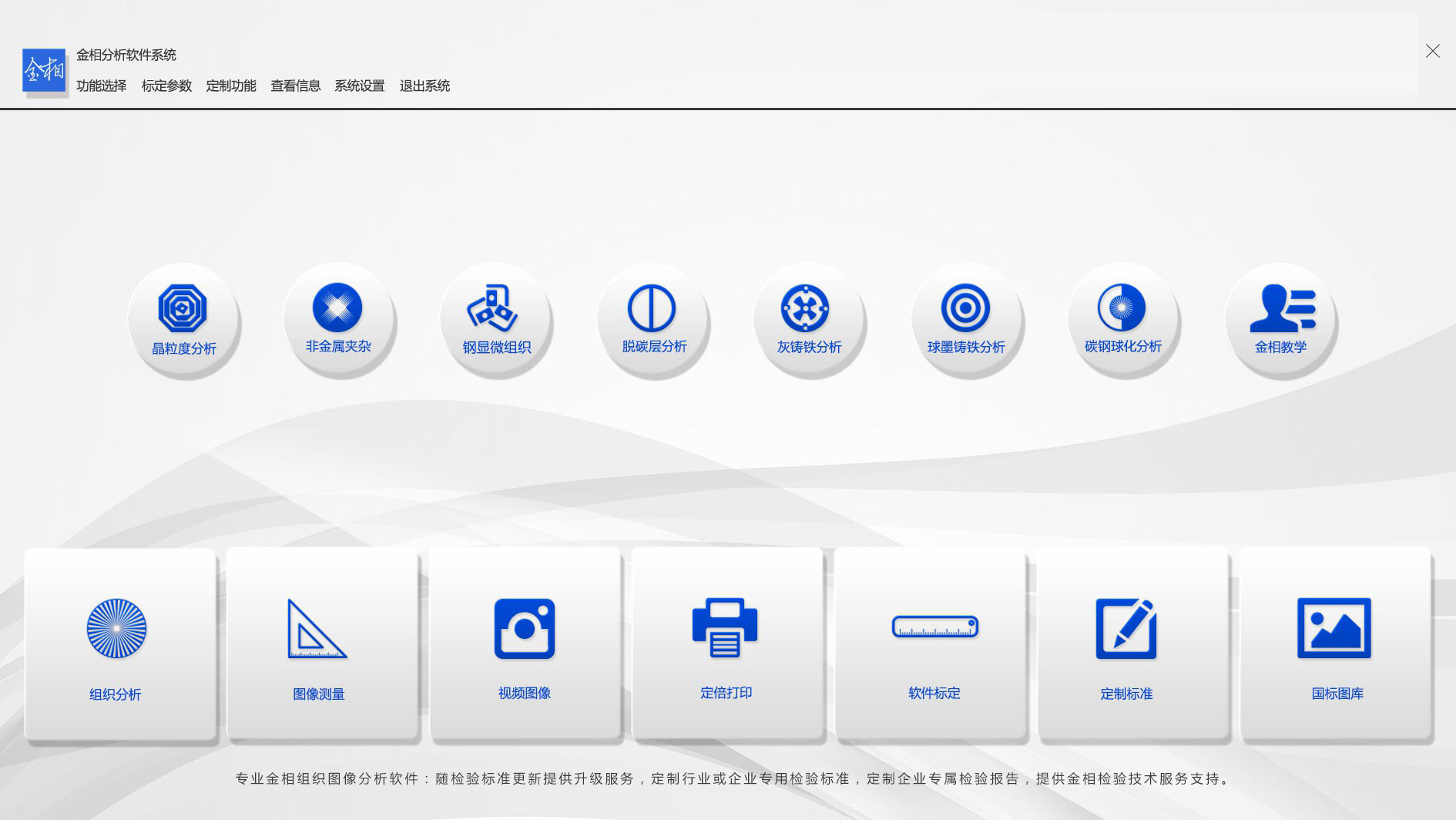

(4)、7大檢驗類別快速入口：統計制作7大類別快速入口：晶粒度、非金屬夾雜、鋼的顯微組織、脫碳層分析、灰鐵、球鐵、碳鋼球化等，外加一個金相教學。
(5)、報告模板可修改：可為不同企業量身定做報告模板。
(6)、正版軟件可升級：依據**標準化委員會標準推行時間，進行軟件免費升級。
(7)、適用電腦系統廣：本軟件可在Windows 10、Windows11 下安裝運行。

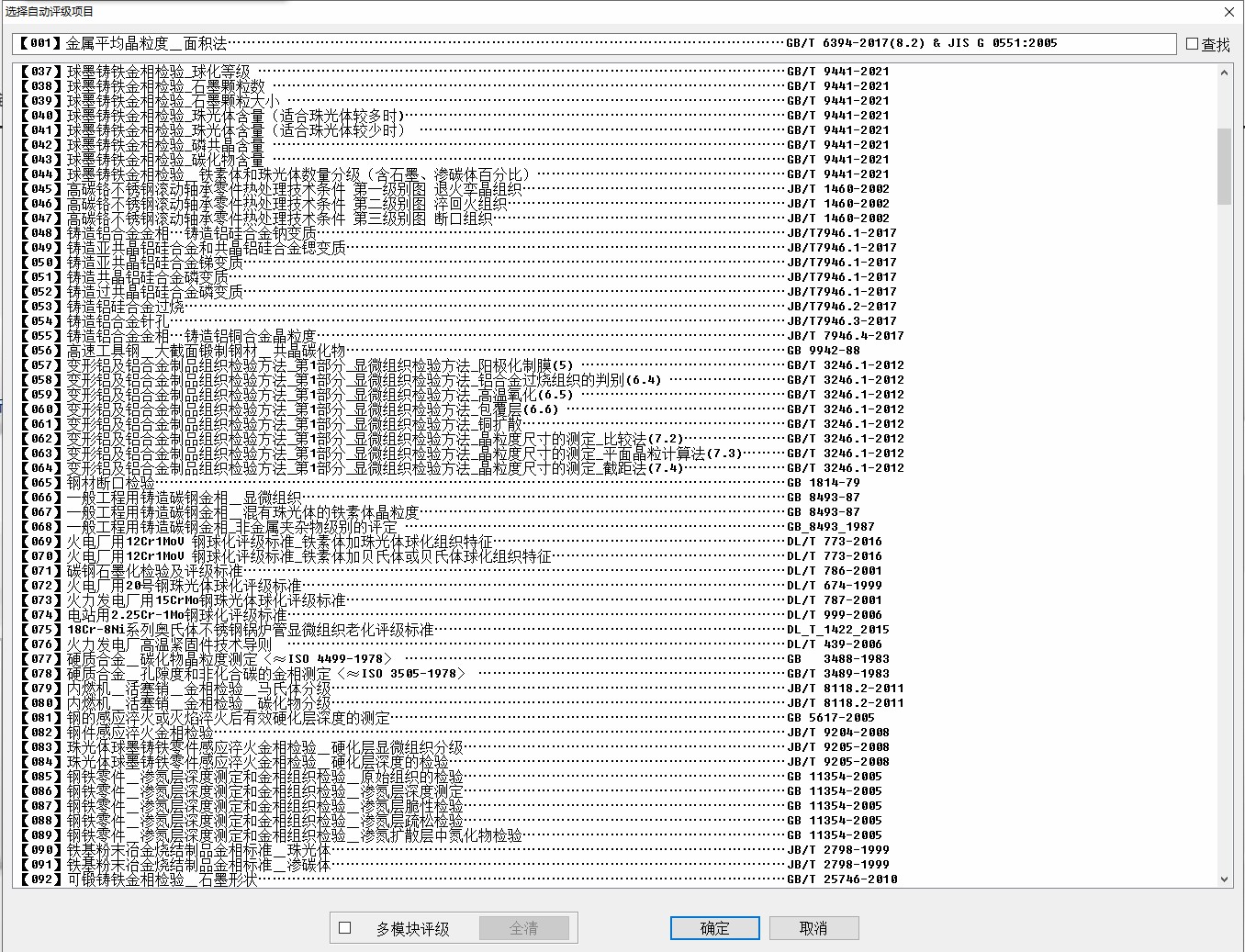

FMIA2023金相圖像分析軟件標準：國標庫包含了150個類別約700個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求；軟件隨機發行約120個常用子模塊，其他均是終生免費升級調用。

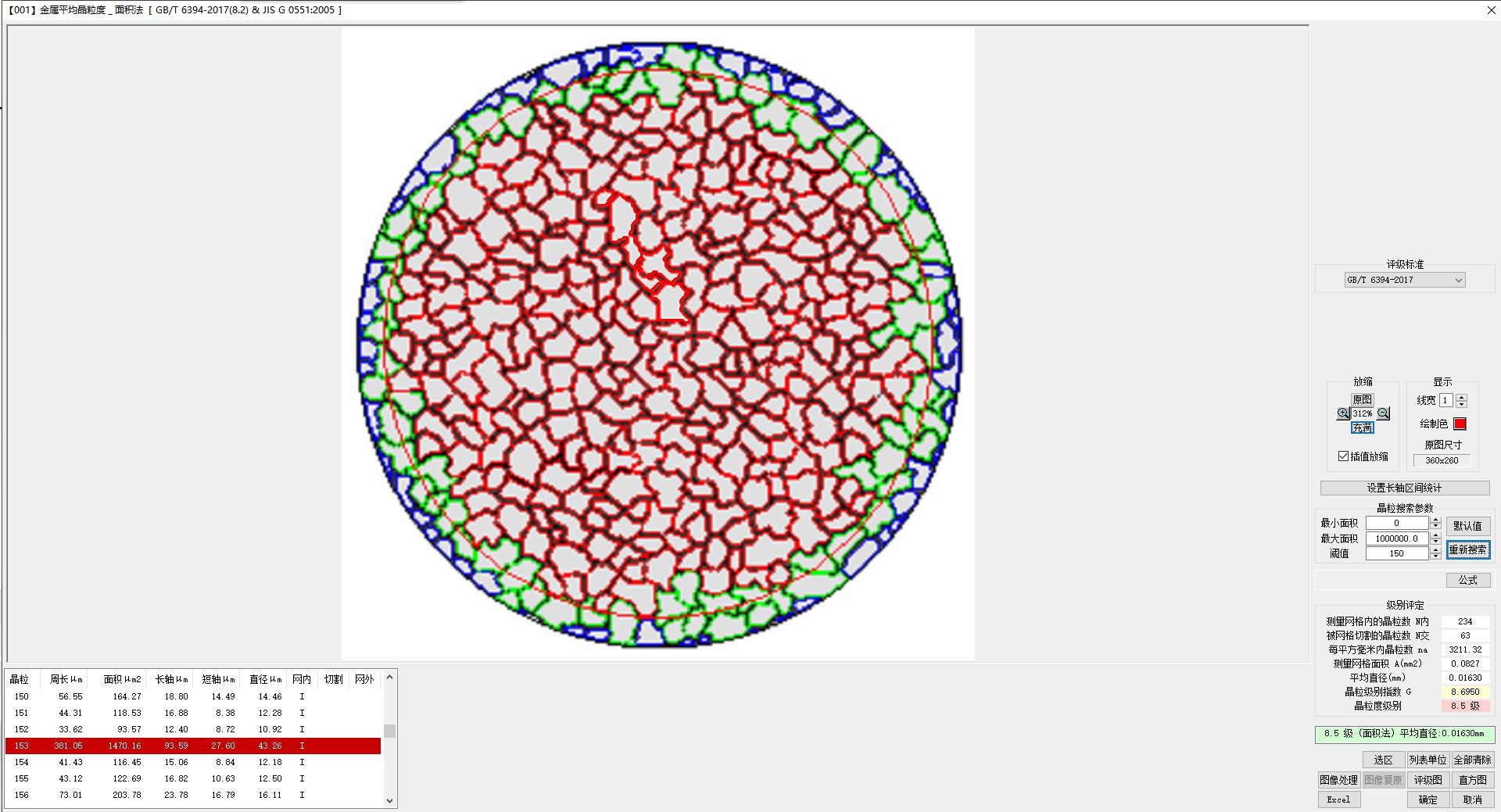

GB/T 6394-2017晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）
GB/T 10561-2005/ISO 4967:1998鋼中非金屬夾雜物含量的測定
GB/T 7216-2009灰鑄鐵：石墨分布形狀、石墨長度、珠光體數量、碳化物數量等
GB/T 9441-2021球墨鑄鐵：球化率、石墨大小、珠光體數量、碳化物數量等
GB/T 26656-2011蠕墨鑄鐵：石墨形態、蠕化率、珠光體數量、磷共晶數量、碳化物數量等
GB/T 18254-2016高碳鉻軸承鋼金相檢驗
GB/T 34891-2017滾動軸承_高碳鉻軸承鋼零件熱處理技術條件
GB/T 1499.2-2018鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋
GB/T 3246.1-2012變形鋁及鋁合金制品組織檢驗方法_第1部分_顯微組織檢驗方法
GB/T 13925-2010鑄造高錳鋼：未溶碳化物的級別、析出碳化物的級別、過熱碳化物的級別
JB/T 1255-2014滾動軸承_高碳鉻軸承鋼零件熱處理技術條件
QC/T 262-1999汽車滲碳齒輪金相檢驗：馬氏體針長、碳化物、奧氏體評級、奧氏體含量
TB/T2942.2-2018機車車輛用鑄鋼件 第二部分：金相組織檢驗圖譜。
DL/T 773-2016 火電廠用12Cr1MoV 鋼球化評級標準_鐵素體加珠光體球化組織特征
ISO 4499-2016硬質合金--顯微結構的金相測定
ASTM E45-2013鋼中夾雜物含量的評定方法
FMIA2023金相圖像分析軟件基本功能：
1、 組織分析：正確選擇材料的執行標準，通過金相顯微鏡的攝像系統，把試樣金相組織圖片捕獲拍照，進入評定級別界面：
(1)、自動評級：在金相標準中有定量標準的（比如計算公式，百分比范圍等），軟件自動評級，給出金相級別，生成金相檢測報告。
(2)、比較評級：軟件還可以根據樣圖和圖庫中的圖譜進行對比，人為確定級別。
(3)、多模塊評級：可以同時統計多個模塊。

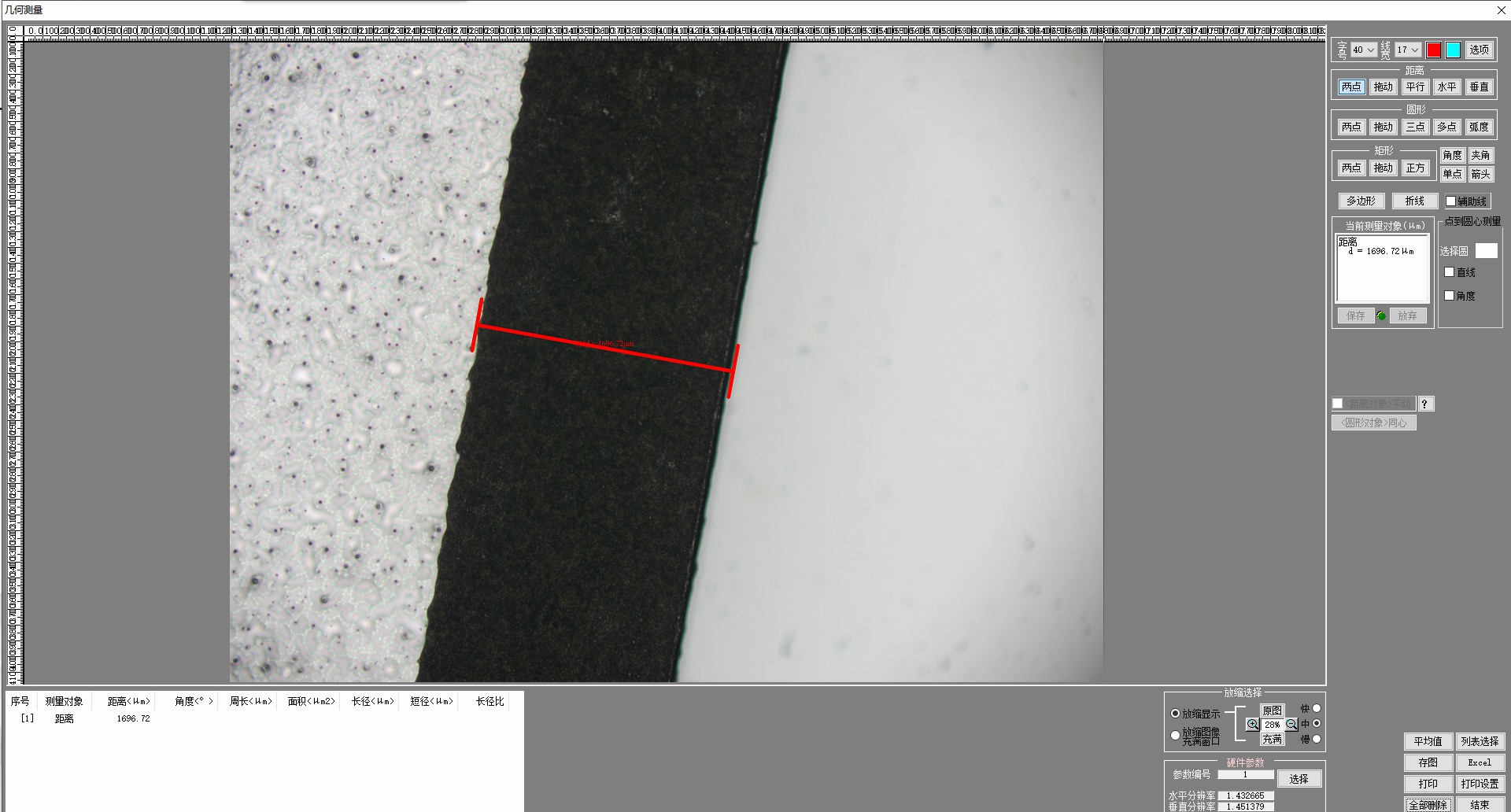

2、圖像測量：軟件提供了距離、矩形、圓形、多邊形、折線長度、角度、直線夾角、弧度，點到圓心測量等多種測量工具，來滿足用戶的基本幾何測量功能，得到相關測量數據。
(1)、數據導出：測量后的數據，可生成專用的圖文并茂測量報告，也可直接導入EXCEL。
(2)、保存圖像：測量后的數據，可以實現與圖片的自動融合，直觀明了展示測量部位的準確性。
3、國標圖庫：軟件提供了查看圖庫功能，為用戶提供了**標準級別圖庫。
4、定倍打�。�軟件提供了定倍打印功能，用戶可以根據實際打印倍數要求，實現圖片的定倍打印。

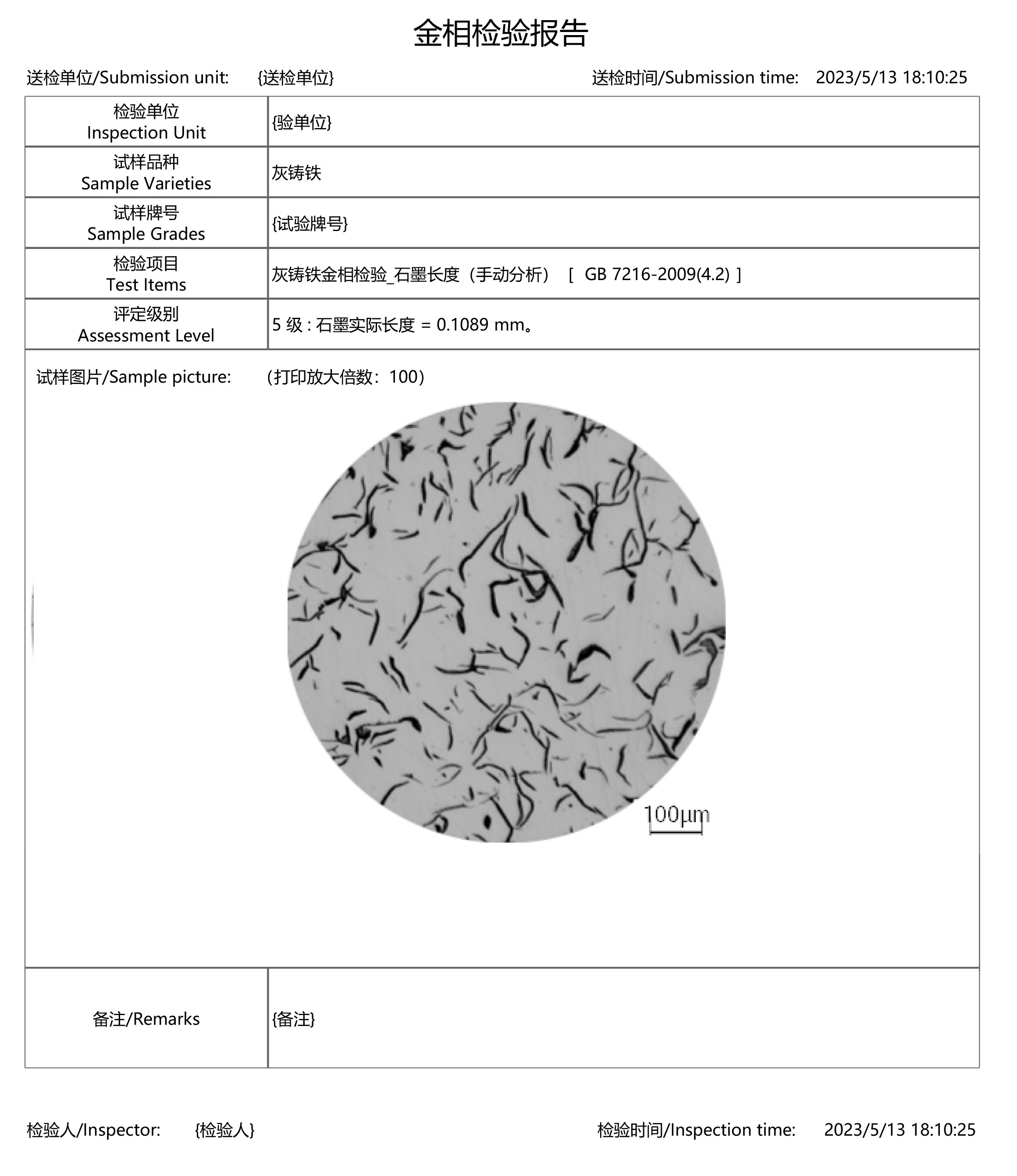

5、檢驗報告：可生成WORD、EXCEL、PDF報告模式.
6、FMIA2023金相圖像分析軟件組成：
(1)、軟件程序FMIA2023（U盤）；
(2)、加密鎖：USB型+動態碼驗證；
(3)、文字資料：《使用說明書》（在U盤上）；
(4)、0.01mm測微標尺。
(5)、CCD攝像裝置（選配）。
(6)、適配鏡接口（選配）。
