產品詳情
CX-40MW電腦型金相顯微鏡概述：
CX-40MW電腦型金相顯微鏡為三目正置式金相顯微鏡，該機具有優異的成像性能，舒適的操作體驗，為客戶提供高性價比的金相分析及工業檢測解決方案。
觀察筒：采用新生兒睡床舒適角度（30°）的觀察筒，能夠緩解用戶在長時間工作狀態下的緊張與疲勞，保證舒適的觀察狀態。觀察筒上的刻度，方便用戶自行調節合適瞳距范圍。
落射照明器：采用柯拉照明系統，帶視場光闌、孔徑光闌和斜照明裝置；預設起偏鏡、檢偏鏡與濾色片插槽。單顆5W LED 暖白光照明（3000-3300K），與同類LED照明相比，能極大程度降低觀察者的視覺疲勞。視場光闌與孔徑光闌采用拉桿裝置，中心可調, 能靈活調節照明范圍的大小，有效避免雜光對圖像的影響。起偏鏡與檢偏鏡可實現簡易偏光觀察，您也可根據需求，選擇不同顏色的濾色片獲得理想的觀察效果。
CX-40MW電腦型金相顯微鏡配置表：
標配配置 | |
部件 | 規格 |
光學系統 | 無限遠色差校正光學系統 |
觀察筒 | 30°傾斜，鉸鏈?zhǔn)饺坑^察筒，360°旋轉；瞳距調節：54mm~75mm，單邊視度調節：±5屈光度，兩檔分光比，雙目:三目=100：0，50：50 |
目鏡 | 高眼點大視野平場目鏡PL10X/22mm |
無限遠長距平場消色差物鏡 | LMPL 5X /0.15 WD10.8mm |
LMPL 10X/0.30 WD12.2mm | |
LMPL 20X/0.45 WD4.00mm | |
LMPL 50X/0.55 WD7.9mm | |
轉換器 | 內定位五孔轉換器 |
調焦機構 | 反射機架，低手位粗微同軸調焦機構，粗調行程28mm，微調精度0.002mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。帶平臺位置上下調節機構，樣品高度可達78mm。 |
載物臺 | 雙層機械移動平臺，低手位X、Y方向同軸調節；平臺面積175X145mm，移動范圍：76X42mm可配透反兩用玻璃載物臺板 |
上照明系統 | 自適應寬電壓100V-240V_AC50/60Hz，反射燈室，單顆大功率5WLED，暖色，柯拉照明，帶視場光闌與孔徑光闌，中心可調，帶斜照明裝置 |
金相分析系統 | FMIA2023正版金相分析軟件、1200萬索尼芯片攝像裝置、0.5X適配鏡接口、測微尺 |
選配配置 | |
部件 | 規格 |
目鏡 | 高眼點大視野平場目鏡PL10X/22mm（視度可調、帶測微尺） |
高眼點大視野平場目鏡PL15X/16mm | |
物鏡 | 無限遠長距平場消色差物鏡：LMPL 100X/0.80 WD2.1mm |
調焦機構 | 透反兩用機架，低手位粗微同軸調焦機構，粗調行程28mm，微調精度0.002mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。帶平臺位置上下調節機構，樣品高度可達28mm, |
下照明系統 | 自適應寬電壓100V-240V_AC50/60Hz，透射燈室，單顆大功率5WLED，暖色 |
聚光鏡 | 透射用搖出式消色差聚光鏡（N.A0.9），帶可變孔徑光闌，中心可調 |
濾色片 | 黃色、綠色反差濾色鏡、中性濾色片 |
FMIA2023金相圖像分析軟件概述：
FMIA2023版金相圖像分析軟件系統，是我司結合目前鑄造企業、汽車配件企業、熱處理企業、軸承鋼行業、電力系統行業、鐵路配件行業、以及各相關檢測公司對金相檢測的需求，提高產品合格率，助力各實驗室檢驗水平的提升，我們搜集各行業專家老師的需求意見，開發本套FMIA2023版金相圖像分析軟件系統。
軟件系統國標庫內包含了150個類別約760個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求。根據不同行業需求指定開放相關類別，滿足行業檢測要求。終生免費調用所有模塊，終生免費升級標準。
鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。
|
FMIA2023金相圖像分析軟件特性：
(1)、軟件安裝更直觀簡潔：全新的軟件安裝、注冊、標定引導模式，簡單明了，通過默認提示即可完成。
(2)、正版軟件保證體系：軟件安裝完成后，首**行正版軟件**，其次進行電腦硬件ID注冊，從而保證客戶正版權益。
(3)、需求標準可定制：標準檢測模塊外，可根據客戶需求，特殊定制檢測模塊，如：企業標準、特殊行業標準等。

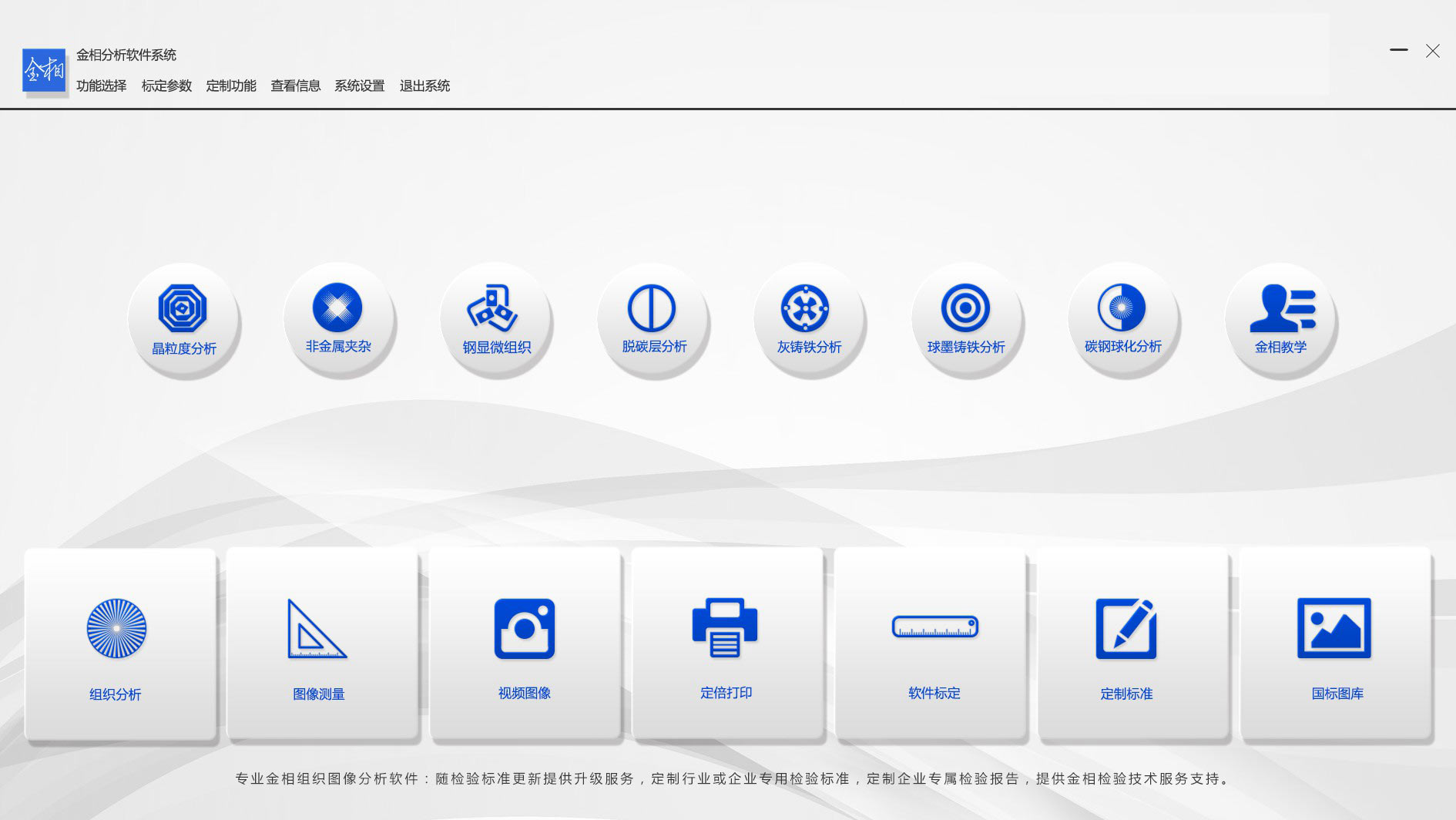

(4)、7大檢驗類別快速入口：統計制作7大類別快速入口：晶粒度、非金屬夾雜、鋼的顯微組織、脫碳層分析、灰鐵、球鐵、碳鋼球化等，外加一個金相教學。
(5)、報告模板可修改：可為不同企業量身定做報告模板。
(6)、正版軟件可升級：依據**標準化委員會標準推行時間，進行軟件免費升級。
(7)、適用電腦系統廣：本軟件可在Windows 10、Windows11 下安裝運行。

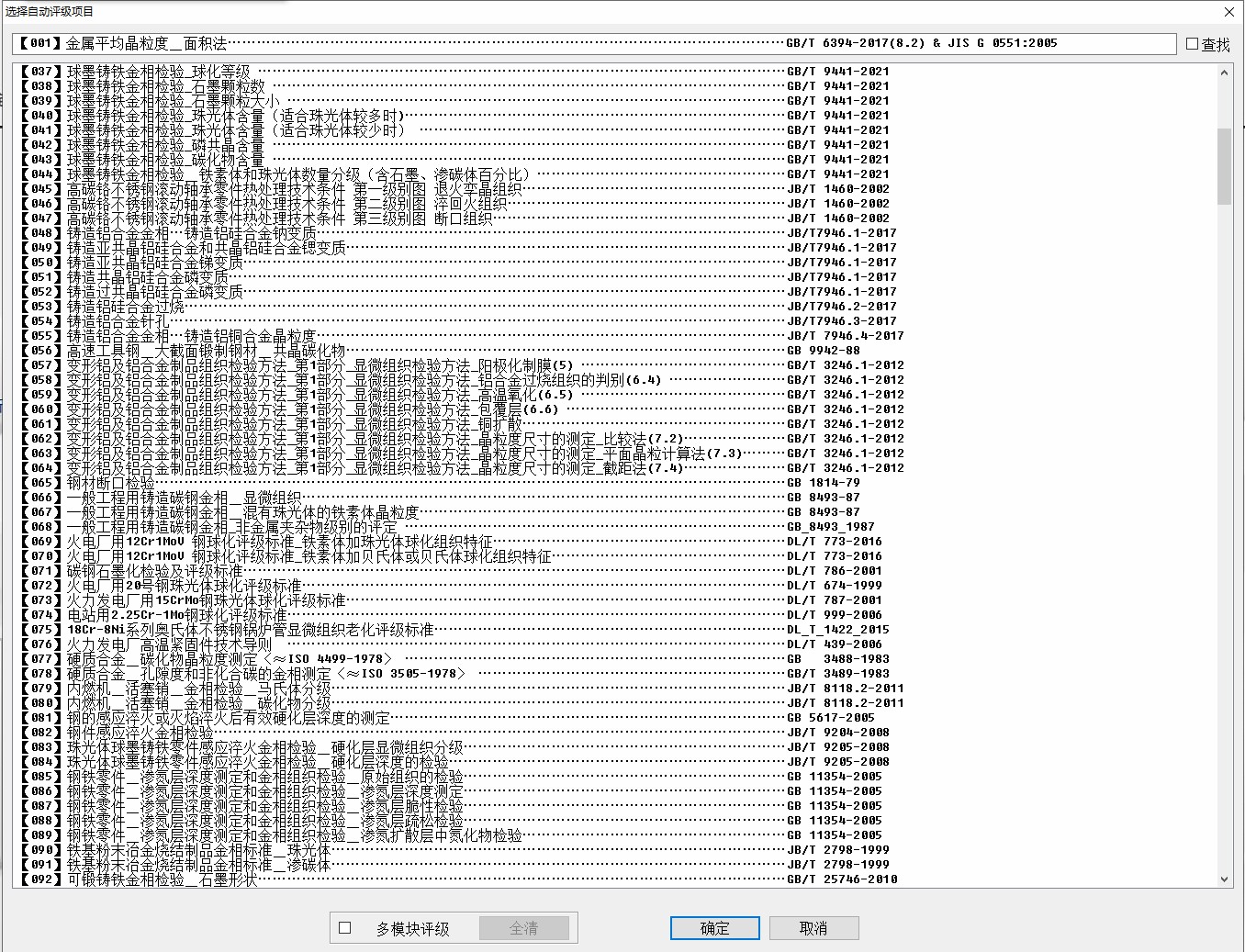

FMIA2023金相圖像分析軟件標準：國標庫包含了150個類別約700個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求；軟件隨機發行約120個常用子模塊，其他均是終生免費升級調用。

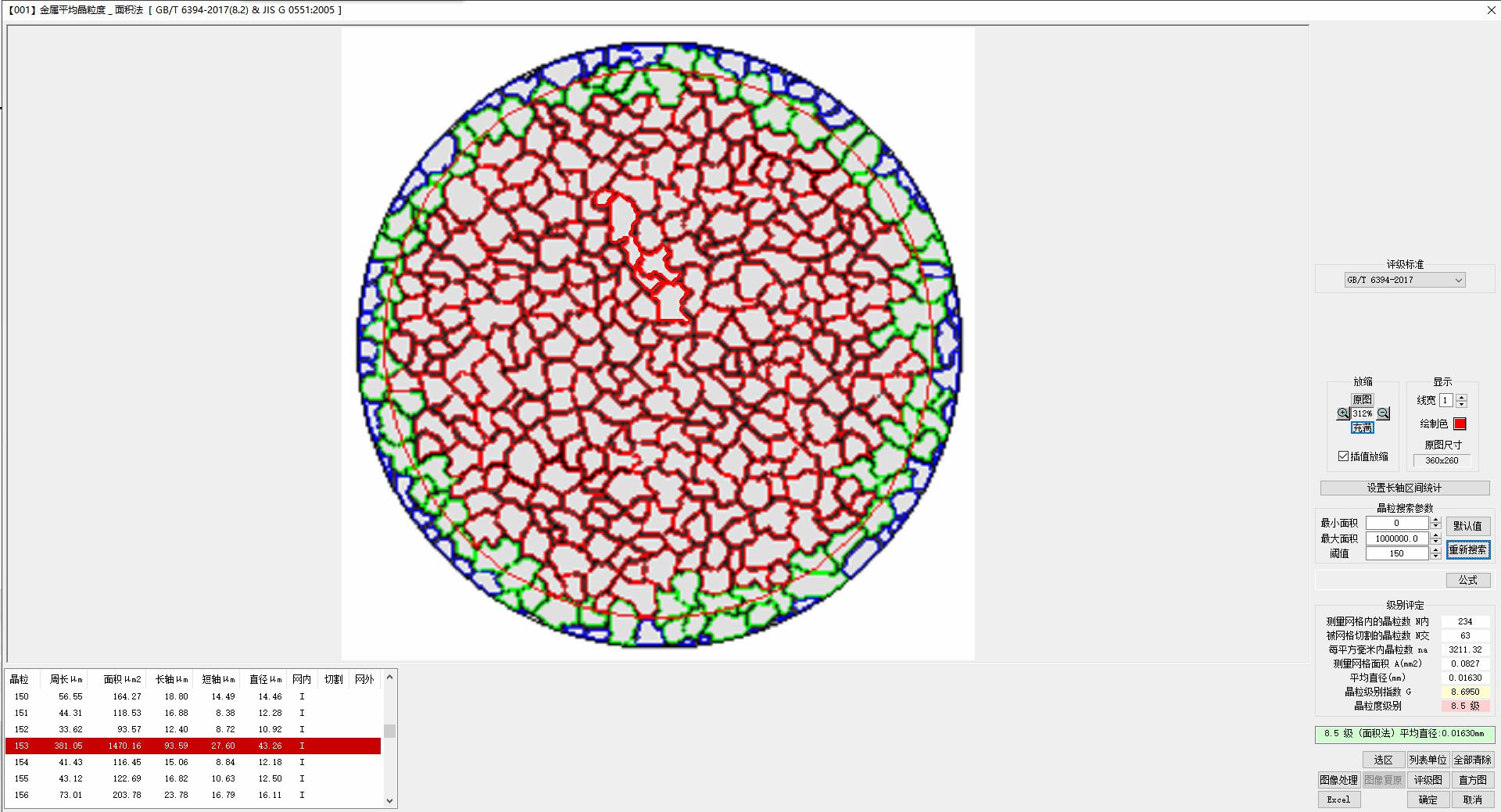

GB/T 6394-2017晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）
GB/T 10561-2005/ISO 4967:1998鋼中非金屬夾雜物含量的測定
GB/T 7216-2009灰鑄鐵：石墨分布形狀、石墨長度、珠光體數量、碳化物數量等
GB/T 9441-2021球墨鑄鐵：球化率、石墨大小、珠光體數量、碳化物數量等
GB/T 26656-2011蠕墨鑄鐵：石墨形態、蠕化率、珠光體數量、磷共晶數量、碳化物數量等
GB/T 18254-2016高碳鉻軸承鋼金相檢驗
GB/T 34891-2017滾動軸承_高碳鉻軸承鋼零件熱處理技術條件
GB/T 1499.2-2018鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋
GB/T 3246.1-2012變形鋁及鋁合金制品組織檢驗方法_第1部分_顯微組織檢驗方法
GB/T 13925-2010鑄造高錳鋼：未溶碳化物的級別、析出碳化物的級別、過熱碳化物的級別
JB/T 1255-2014滾動軸承_高碳鉻軸承鋼零件熱處理技術條件
QC/T 262-1999汽車滲碳齒輪金相檢驗：馬氏體針長、碳化物、奧氏體評級、奧氏體含量
TB/T2942.2-2018機車車輛用鑄鋼件 第二部分：金相組織檢驗圖譜。
DL/T 773-2016 火電廠用12Cr1MoV 鋼球化評級標準_鐵素體加珠光體球化組織特征
ISO 4499-2016硬質合金--顯微結構的金相測定
ASTM E45-2013鋼中夾雜物含量的評定方法
|
FMIA2023金相圖像分析軟件基本功能：
1、 組織分析：正確選擇材料的執行標準，通過金相顯微鏡的攝像系統，把試樣金相組織圖片捕獲拍照，進入評定級別界面：
(1)、自動評級：在金相標準中有定量標準的（比如計算公式，百分比范圍等），軟件自動評級，給出金相級別，生成金相檢測報告。
(2)、比較評級：軟件還可以根據樣圖和圖庫中的圖譜進行對比，人為確定級別。
(3)、多模塊評級：可以同時統計多個模塊。
|

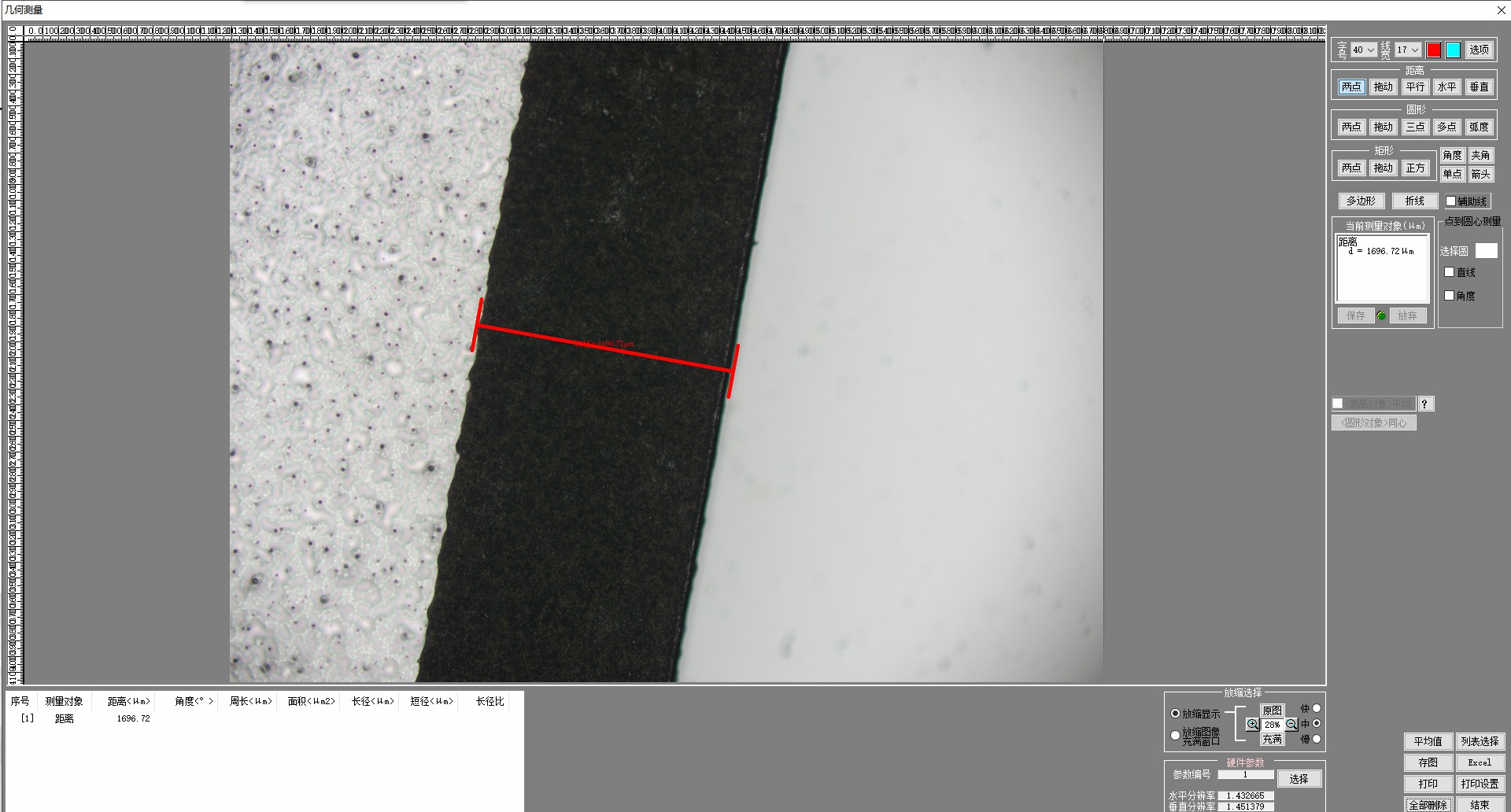

2、圖像測量：軟件提供了距離、矩形、圓形、多邊形、折線長度、角度、直線夾角、弧度，點到圓心測量等多種測量工具，來滿足用戶的基本幾何測量功能，得到相關測量數據。
(1)、數據導出：測量后的數據，可生成專用的圖文并茂測量報告，也可直接導入EXCEL。
(2)、保存圖像：測量后的數據，可以實現與圖片的自動融合，直觀明了展示測量部位的準確性。
|

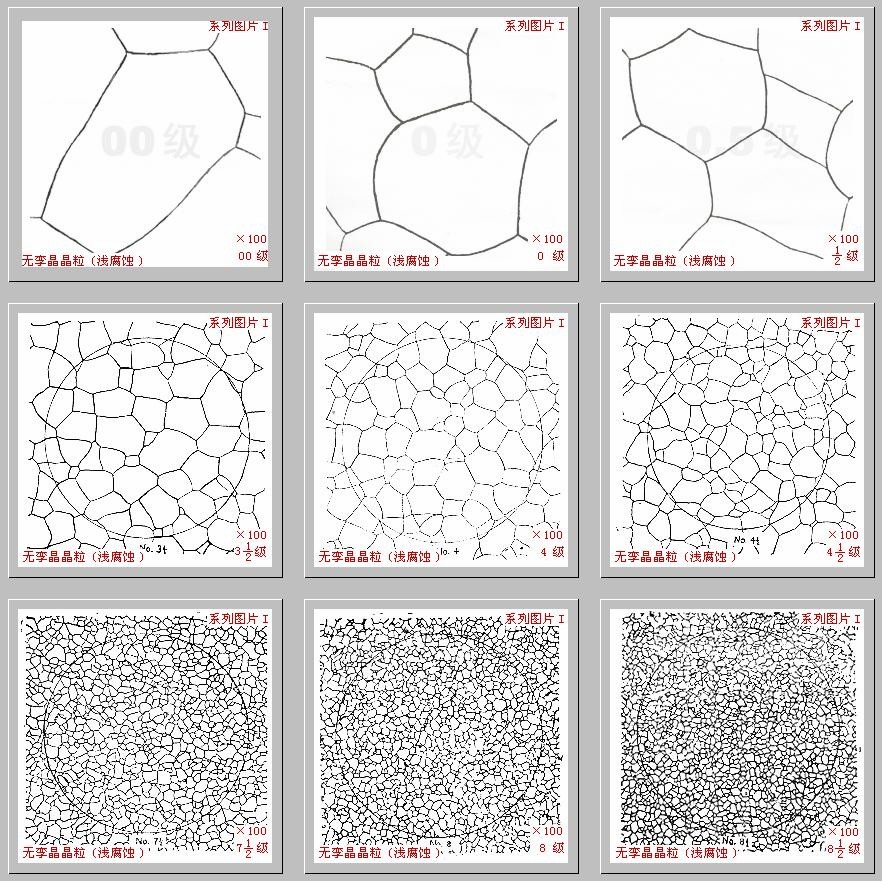

3、國標圖庫：軟件提供了查看圖庫功能，為用戶提供了**標準級別圖庫。
|

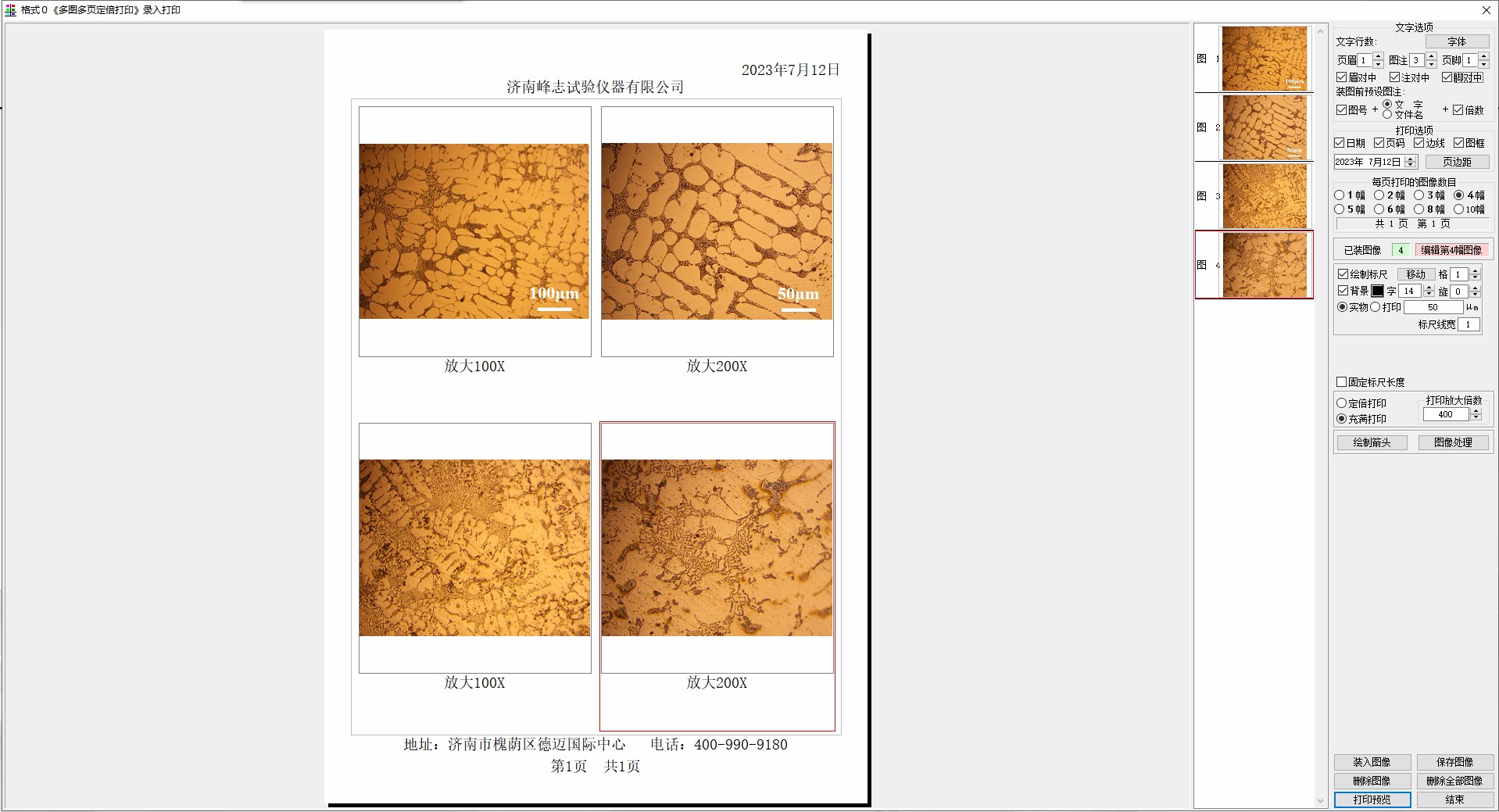

4、定倍打�。�軟件提供了定倍打印功能，用戶可以根據實際打印倍數要求，實現圖片的定倍打印。
|

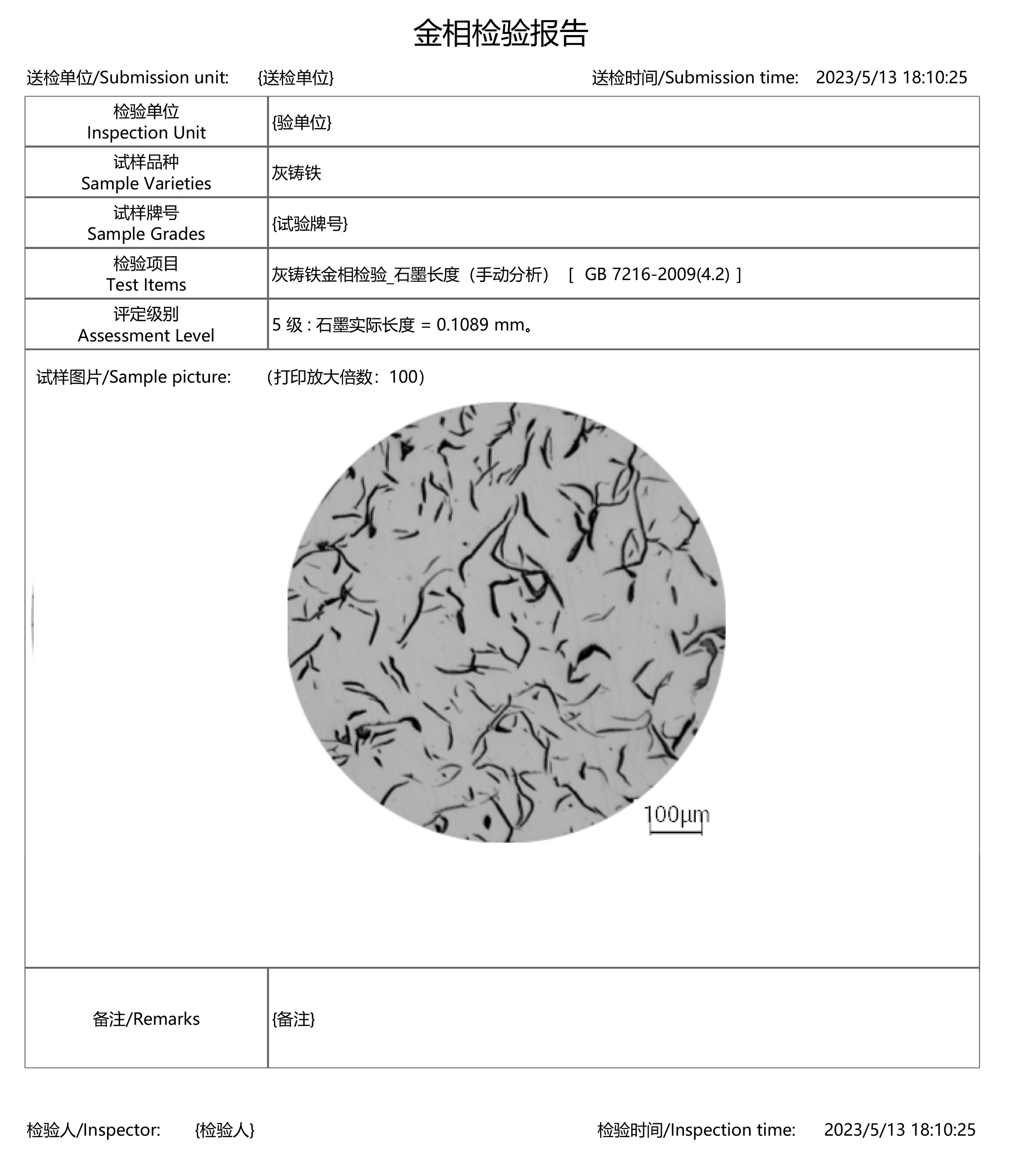

5、檢驗報告：可生成WORD、EXCEL、PDF報告模式.
|
6、FMIA2023金相圖像分析軟件組成：
(1)、軟件程序FMIA2023（U盤）；
(2)、加密鎖：USB型+動態碼驗證；
(3)、文字資料：《使用說明書》（在U盤上）；
(4)、0.01mm測微標尺。
(5)、CCD攝像裝置（選配）。
(6)、適配鏡接口（選配）。
